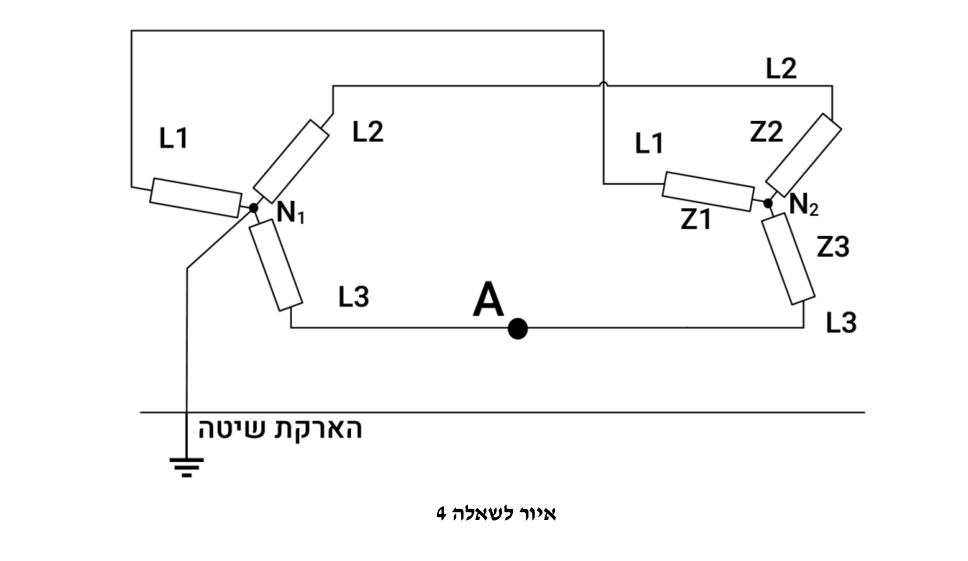

באיור לשאלה 4 מוצגים עומסים חד-מופעיים המחוברים בתצורת כוכב לרשת החשמל. עכבת רשת החשמל זניחה. המתח הנקוב של הרשת הוא $400\,V$.
צרכנים:

צרכן הספק מקדם הספק
$Z_{1}$ $P = 2000 W$ $cos φ = 1$
$Z_{2}$ $P = 1200 W$ $cos φ = 1$
$Z_{3}$ $P = 1600 W$ $cos φ_{L} = 0.89$

א. (4 נק') חשבו את הזרם הקווי עבור כל פאזה. ב. (4 נק') מה יהיו גודל המתח וכיוונו שיימדד בין הנקודות $N_{1}$ ו- $N_{2}$ ? ג. (4 נק') חשבו את ההספק הכולל של שלושת העומסים. ד. (4 נק') פאזה L3 נותקה במעגל ההזנה. מה יהיו גודל המתח וכיוונו בין הנקודות $N_{1}$ ו- $N_{2}$ ? ה. (4 נק') מה יהיה מקדם ההספק של המערכת החדשה (כאשר מוליך L3 מנותק בנקודה A)?

Question

באיור לשאלה 4 מוצגים עומסים חד-מופעיים המחוברים בתצורת כוכב לרשת החשמל. עכבת רשת החשמל זניחה. המתח הנקוב של הרשת הוא $400\,V$.

צרכנים:

צרכן	הספק	מקדם הספק
$Z_{1}$	$P = 2000 W$	$cos φ = 1$
$Z_{2}$	$P = 1200 W$	$cos φ = 1$
$Z_{3}$	$P = 1600 W$	$cos φ_{L} = 0.89$

א. (4 נק') חשבו את הזרם הקווי עבור כל פאזה. ב. (4 נק') מה יהיו גודל המתח וכיוונו שיימדד בין הנקודות $N_{1}$ ו- $N_{2}$ ? ג. (4 נק') חשבו את ההספק הכולל של שלושת העומסים. ד. (4 נק') פאזה L3 נותקה במעגל ההזנה. מה יהיו גודל המתח וכיוונו בין הנקודות $N_{1}$ ו- $N_{2}$ ? ה. (4 נק') מה יהיה מקדם ההספק של המערכת החדשה (כאשר מוליך L3 מנותק בנקודה A)?

באיור לשאלה 4 מוצגים עומסים חד-מופעיים המחוברים בתצורת כוכב לרשת החשמל. עכבת רשת החשמל זניחה. המתח הנקוב של הרשת הוא $400\,V$.
