בתחנת המשנה, נקודת הכוכב במשני של שנאי ההספק במתח עליון (מתח גבוה) מחוברת לאדמה באמצעות סליל כיבוי בגודל $0.5\,H$ בצד המשני של השנאי.

השנאי מזין את רשת החלוקה שחלק ממנה הוא עילי וחלקה האחר הוא תת קרקעי.

אורכה המצטבר של הרשת העילית הוא כ-$40km$ והקיבול לכל פאזה כ-$8\times 10^{-9}\frac{F}{km}$.

אורכה המצטבר של הרשת התת קרקעית כ-$35km$ והקיבול לכל פאזה כ-$0.2\times 10^{-6}\frac{F}{km}$.

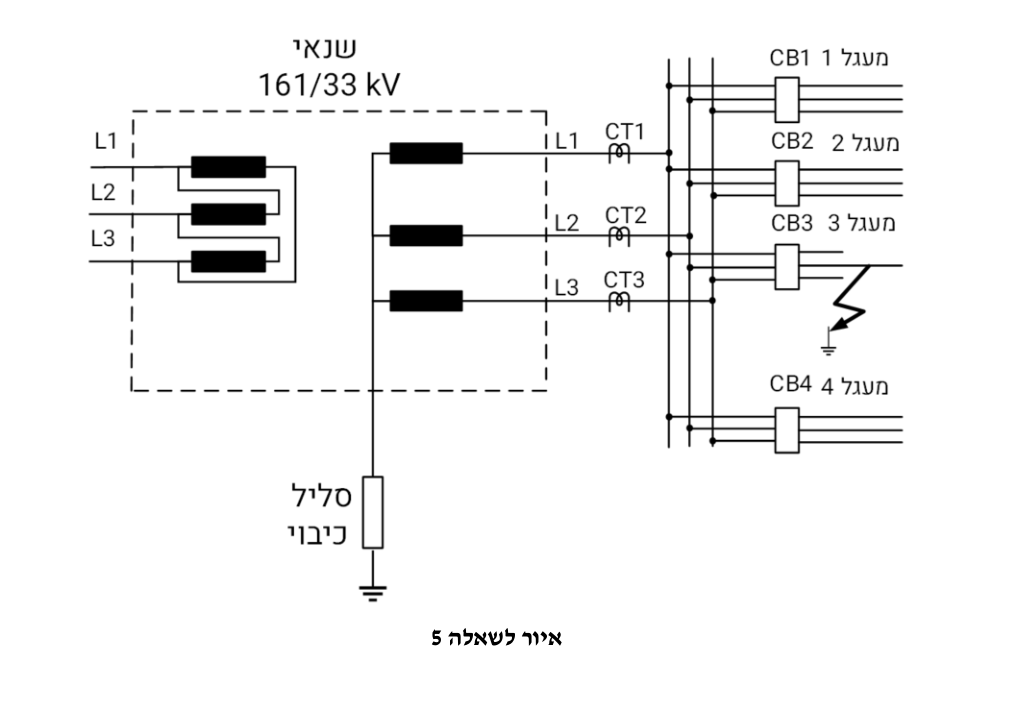

מתח הרשת הנקוב הוא $33kV$. יש להיעזר באיור המצורף לשאלה 5.

א. (5 נק') מהו גודל הזרם הקיבולי אשר יימדד בשנאי זרם CT2 במצב תקין של הרשת? ב. (5 נק') מהו גודלו ומהו אופיו של הזרם בנקודת התקלה שבה מבודד ברשת העילית כשל ופאזה L2 נגעה בעמוד החשמל המוארק? ג. (7 נק') חברת חשמל אישרה הגדלה של הרשת התת קרקעית ב-$30km$ נוספים. מהנדס החשמל של תחנת המשנה נדרש לבצע תכנון לסליל כיבוי נוסף בתחנת המשנה, כך שזרם התקלה הקיבולי יקוזז בשלמותו. מהו ערכו של סליל הכיבוי הנוסף וכיצד יש לחברו (בטור או במקביל לסליל הכיבוי הקיים)? ד. (3 נק') מה נדרש שיהיה המתח הנקוב של המבודדים ברשת המתוארת?
