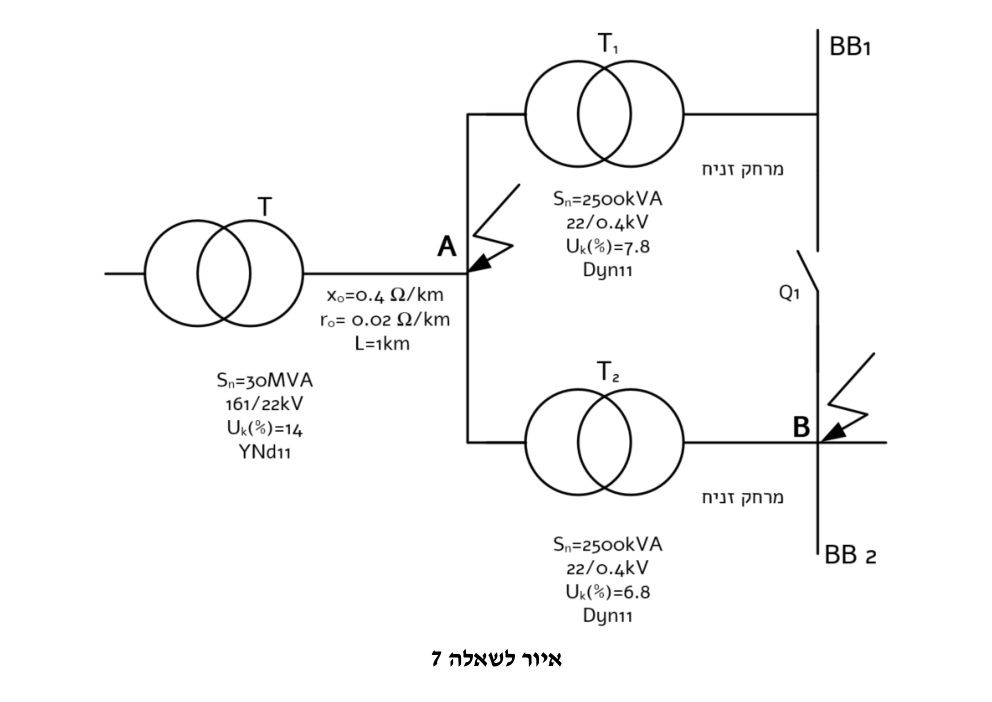

באיור לשאלה 7 נתונה המערכת הבאה: למתקן החשמל מגיע קו הזנה במתח גבוה, במפעל יש שני שנאי הספק זהים. נתוני השנאי מפורטים באיור. מתקן החשמל נמצא בסמיכות לתחנת המשנה של חברת חשמל. במשטר עבודה רגיל מפסק Q1 מופסק.
נתוני השנאים:

שנאי T — מתח $161/22 k V$ וקבוצת חיבורים YNd11:

$S_{n} = 30 M V A; U_{k} [%] = 14%$

שנאי T1 — מתח $22/0.4 k V$ וקבוצת חיבורים Dyn11:

$S_{n} = 2500 k V A; U_{k} [%] = 7.8%$

שנאי T2 — מתח $22/0.4 k V$ וקבוצת חיבורים Dyn11:

$S_{n} = 2500 k V A; U_{k} [%] = 6.8%$

א. (5 נק') חשבו את זרם הקצר התלת-מופעי המרבי בפס הצבירה בנקודה A (מפסק Q1 מופסק). ב. (2 נק') חשבו את ערך הפסגה של זרם הקצר התלת-מופעי. ג. (5 נק') חשבו את זרם הקצר התלת-מופעי המרבי בפס הצבירה בנקודה B (מפסק Q1 מופסק). ד. (3 נק') בהנחה שזווית המתח בזמן הקצר $φ_{U} = 0°$ , מהו גודל זרם הקצר בפאזה L1 ברגע $t = 0.015 sec$ ? ה. (5 נק') במשטר עבודה תקין, כאשר כל השנאי מועמס במקדם העמסה של 0.6 ומקדם ההספק הוא 0.93, מה יהיה המתח בין פסי הצבירה BB1 ו-BB2?

Question

באיור לשאלה 7 נתונה המערכת הבאה: למתקן החשמל מגיע קו הזנה במתח גבוה, במפעל יש שני שנאי הספק זהים. נתוני השנאי מפורטים באיור. מתקן החשמל נמצא בסמיכות לתחנת המשנה של חברת חשמל. במשטר עבודה רגיל מפסק Q1 מופסק.

נתוני השנאים:

שנאי T — מתח $161/22 k V$ וקבוצת חיבורים YNd11:

$S_{n} = 30 M V A; U_{k} [%] = 14%$

שנאי T1 — מתח $22/0.4 k V$ וקבוצת חיבורים Dyn11:

$S_{n} = 2500 k V A; U_{k} [%] = 7.8%$

שנאי T2 — מתח $22/0.4 k V$ וקבוצת חיבורים Dyn11:

$S_{n} = 2500 k V A; U_{k} [%] = 6.8%$

א. (5 נק') חשבו את זרם הקצר התלת-מופעי המרבי בפס הצבירה בנקודה A (מפסק Q1 מופסק). ב. (2 נק') חשבו את ערך הפסגה של זרם הקצר התלת-מופעי. ג. (5 נק') חשבו את זרם הקצר התלת-מופעי המרבי בפס הצבירה בנקודה B (מפסק Q1 מופסק). ד. (3 נק') בהנחה שזווית המתח בזמן הקצר $φ_{U} = 0°$ , מהו גודל זרם הקצר בפאזה L1 ברגע $t = 0.015 sec$ ? ה. (5 נק') במשטר עבודה תקין, כאשר כל השנאי מועמס במקדם העמסה של 0.6 ומקדם ההספק הוא 0.93, מה יהיה המתח בין פסי הצבירה BB1 ו-BB2?
