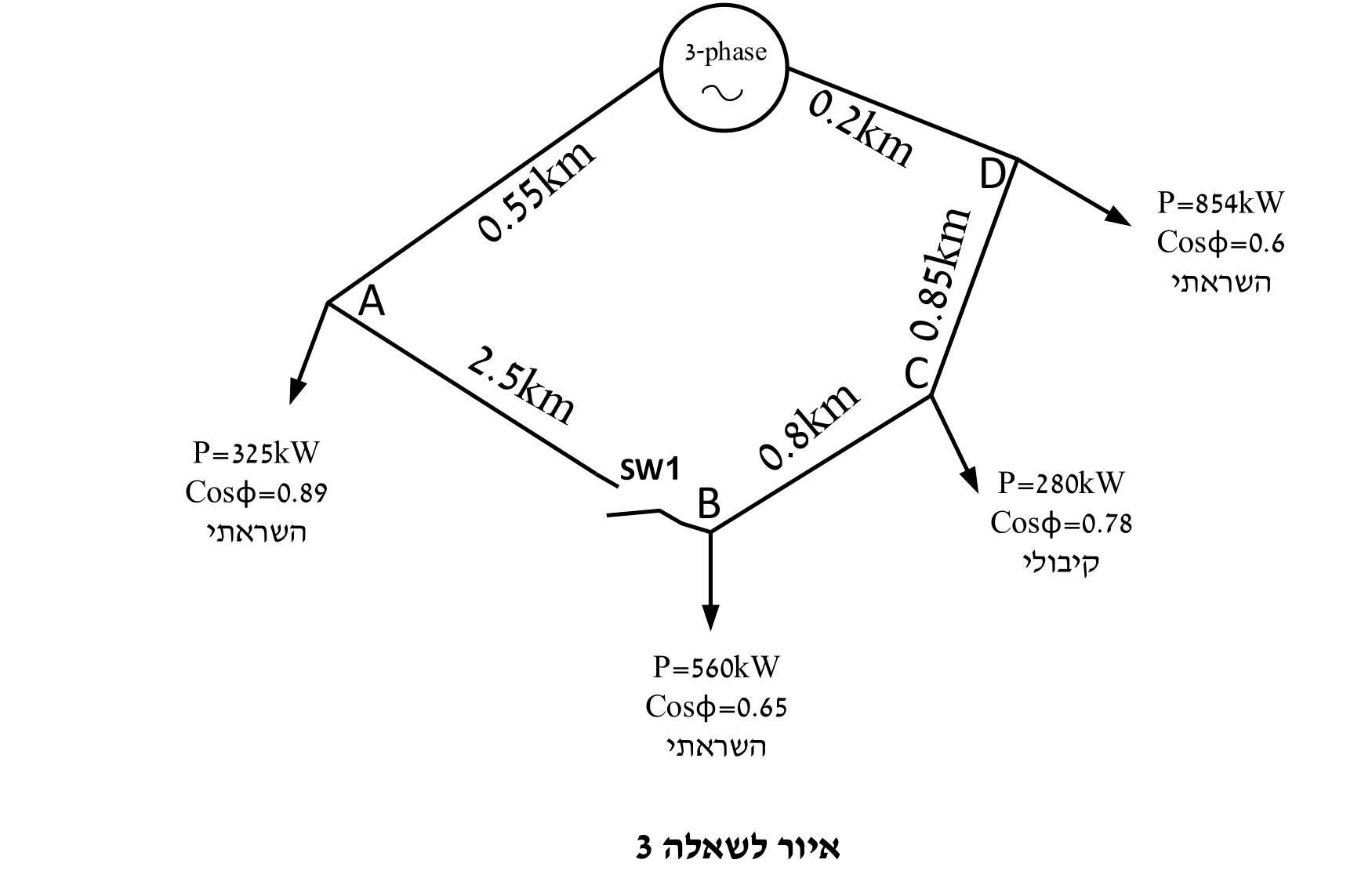

במתחם איצטדיונים יש רשת תלת מופעית טבעתית במתח גבוה. מתח הרשת הנקוב הוא $3.3kV$. מוליכי הרשת עשויים נחושת $\rho=\frac{1}{58}\ \frac{\Omega\cdot mm^2}{m}$ וההיגב ההשראתי של מוליכי הקו הוא $0.12\Omega/km$.

א. (5 נק') חשבו את ההספק הממשי והראקטיבי בכל קטע וקטע כאשר מתג SW1 סגור. ב. (5 נק') חשבו את שטח החתך האחיד בקטעי הרשת השונים לפי מפל מתח מקסימלי של 3% (כאשר מתג SW1 סגור) ובחרו את שטח החתך המסחרי המינימלי. ג. (5 נק') חשבו את הפסדי הקו (כאשר מתג SW1 סגור). ד. (5 נק') חשבו מהו גודל המתח בנקודה B (כאשר מתג SW1 פתוח).
