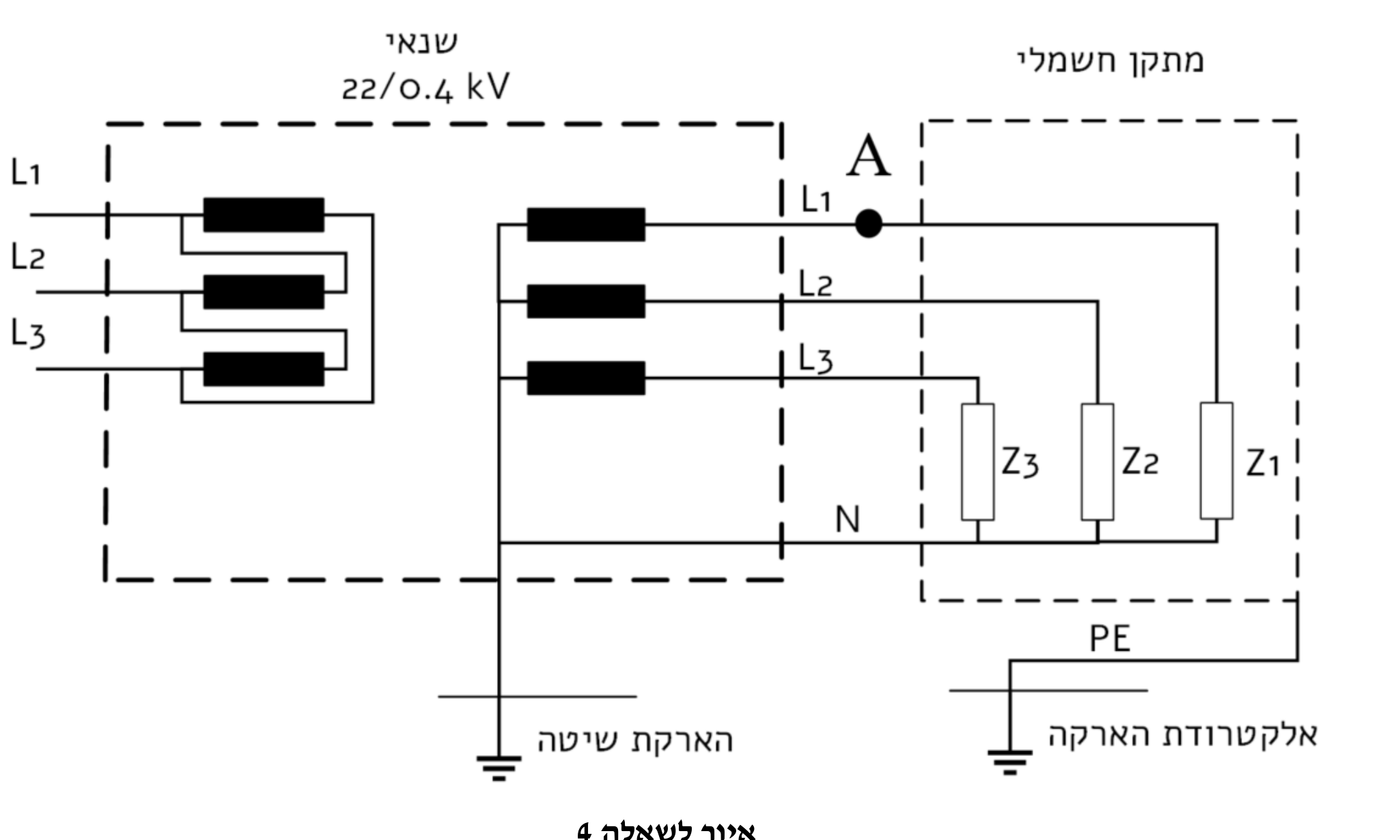

באיור לשאלה 4 מוצגים עומסים חד מופעיים המחוברים לרשת החשמל בתצורת כוכב. המתח הנקוב של הרשת הוא $400V$.
הצרכנים (נתונים נקובים):

עכבת הצרכן [Ω]
Z1 $2 + j 2$
Z2 $1 + j 25$
Z3 $2.4 - j 16$

א. (4 נק') מהי שיטת ההגנה בפני חשמול של המתקן? מהו הערך המרבי הנדרש עבור התנגדות אלקטרודת הארקה ביחס למסת האדמה? ב. (4 נק') חשבו את הזרם במוליך האפס. ג. (4 נק') חשבו את מקדם ההספק של המתקן התלת מופעי. ד. (4 נק') מהו גודל המתח עבור עומס Z2 בניתוק של פאזה L1 (בנקודה A)? ה. (4 נק') ציינו באיזה ניתוק של אחת מהפאזות L1 או L2 או L3 מקדם ההספק הכולל של המתקן יהיה שואף ל- 1.

Question

באיור לשאלה 4 מוצגים עומסים חד מופעיים המחוברים לרשת החשמל בתצורת כוכב. המתח הנקוב של הרשת הוא $400V$.

הצרכנים (נתונים נקובים):

	עכבת הצרכן [Ω]
Z1	$2 + j 2$
Z2	$1 + j 25$
Z3	$2.4 - j 16$

א. (4 נק') מהי שיטת ההגנה בפני חשמול של המתקן? מהו הערך המרבי הנדרש עבור התנגדות אלקטרודת הארקה ביחס למסת האדמה? ב. (4 נק') חשבו את הזרם במוליך האפס. ג. (4 נק') חשבו את מקדם ההספק של המתקן התלת מופעי. ד. (4 נק') מהו גודל המתח עבור עומס Z2 בניתוק של פאזה L1 (בנקודה A)? ה. (4 נק') ציינו באיזה ניתוק של אחת מהפאזות L1 או L2 או L3 מקדם ההספק הכולל של המתקן יהיה שואף ל- 1.

באיור לשאלה 4 מוצגים עומסים חד מופעיים המחוברים לרשת החשמל בתצורת כוכב. המתח הנקוב של הרשת הוא $400V$.
