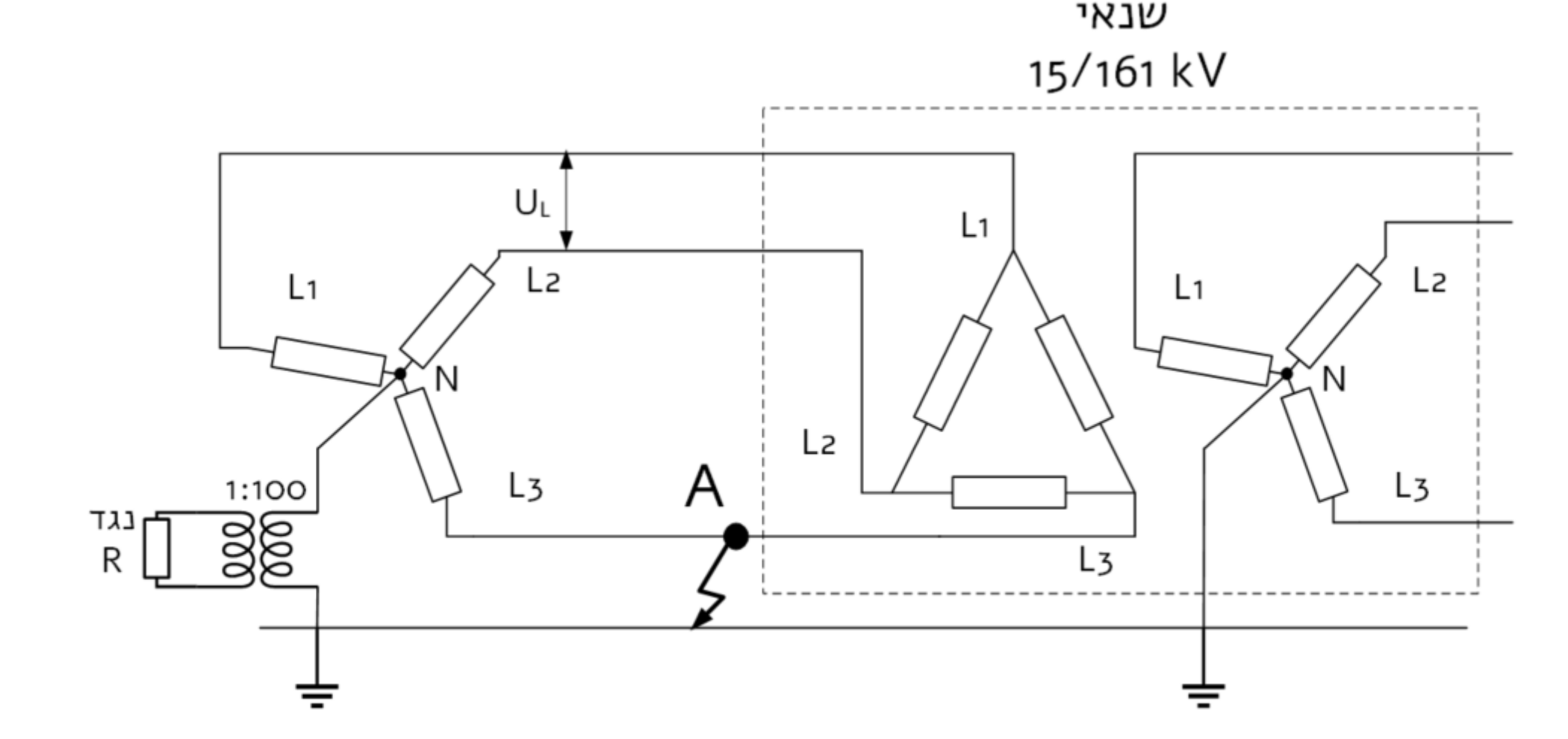

בתחנת הכוח, נקודת הכוכב של הגנרטור מחוברת כפי שמוצג באיור. הגנרטור הוא גנרטור סנכרוני הממיר את האנרגיה מטורבינת הגז שבתחנת הכוח. ההספק הנקוב של הגנרטור הוא $20MVA$, אפשר להזניח את עכבת הגנרטור.

א. (4 נק') מהו גודלו ומהו אופיו של הזרם בנגד R בעת התקלה המוצגת באיור (תקלה של פאזה כלפי הארקה בתחנת הכוח)? הציגו את התשובה באמצעות הפרמטרים הנתונים בסרטוט (ללא חישוב). ב. (4 נק') בהנחה שהתקלה היא בפאזה L3 (תקלה A), מה יהיה המתח והזרם בנגד R כאשר ערכו של הנגד הוא כ- $20\Omega$? ג. (4 נק') בהנחה שהתקלה הוא בפאזה L3 (תקלה A), מה יהיה המתח (גודל) בין פאזה L2 לאדמה? ד. (3 נק') חשבו את ערכו של הנגד שעבורו זרם התקלה ההתנגדותי כפי שתואר בסעיף הקודם יהיה כמחצית מהזרם הנקוב של הגנרטור? ה. (5 נק') מנו את היתרונות ואת החסרונות של שיטה זו.
