מפעל לייצור מדבקות הנמצא בשדרות, מקבל הזנה תלת מופעית במתח של $400V$. המפעל מחובר בכבלים רב-גידיים צמודים בשטח חתך של $240mm^2$ שמותקנים ישירות באדמה, כאשר טמפרטורת האדמה היא $40°C$ וההתנגדות התרמית הסגולית של הקרקע היא $2.5\ Km/W$. הכבלים הם בעלי מוליכי אלומיניום ובידוד XLPE.
הטבלה הבאה מתארת את הצרכנים במפעל:
| סוגי צרכנים | מספר הצרכנים | הספק חשמלי לצרכן בודד [kW] | מקדם בו זמניות | מקדם ההספק |
|---|---|---|---|---|
| מחלקת חומרים | 4 | 50 | 0.5 | 0.95 |
| מחלקת הדבקה | 4 | 46 | 0.5 | 0.95 |
| מחלקת אריזה | 6 | 16 | 0.5 | 0.95 |
| תאורה | 1 | 5 | 1 | 1 |
| מיזוג אויר | 3 | 60 | 1 | 0.87 |
| מעליות | 4 | 8 | 0.85 | 0.85 |
| בתי תקע | 100 | 3.6 | 0.1 | 0.95 |
א. (5 נק') מהו ההספק המדומה המקסימלי של המפעל? ב. (5 נק') מהו גודלו המינימלי של המפסק הראשי של המפעל בארון החלוקה?
ערכים נקובים של מפסקים אוטומטים

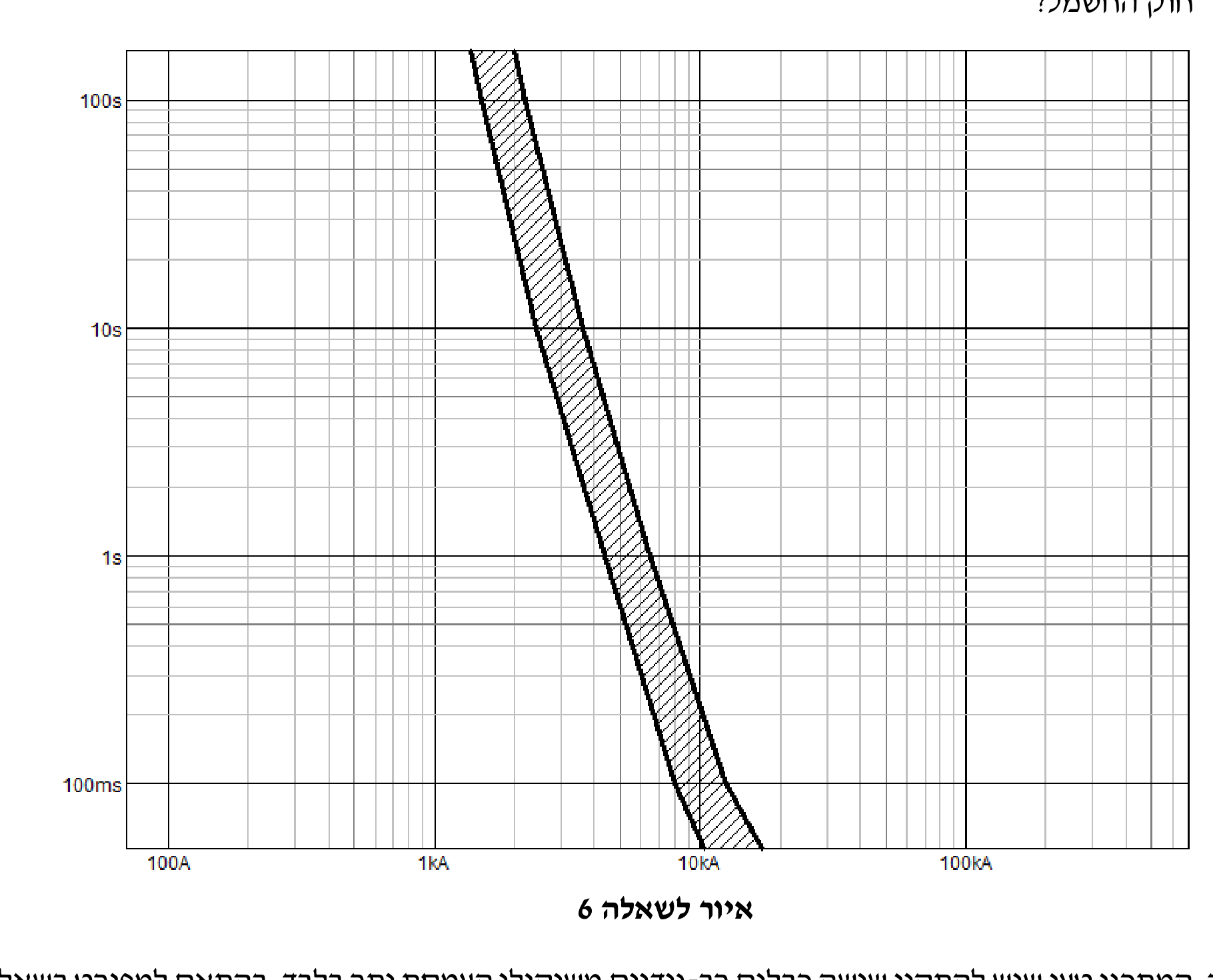

2A; 4A; 6A; 10A; 16A; 20A; 25A; 32A; 40A; 50A; 63A; 80A; 100A; 125A; 160A; 200A; 250A; 400A; 500A; 630A; 800A; 1000A; 1250A ג. (5 נק') חברת חשמל בחרה נתיך בהתאם לאיור המצורף, מהי לולאת התקלה הנדרשת בהתאם לאיור ולדרישת חוק החשמל? ד. (5 נק') המתכנן טען שיש להתקין שישה כבלים רב-גידיים משיקולי העמסת יתר בלבד, בהתאם למפורט בשאלה. האם טענת המתכנן נכונה? אם לא, הציעו פתרון הנדסי.
