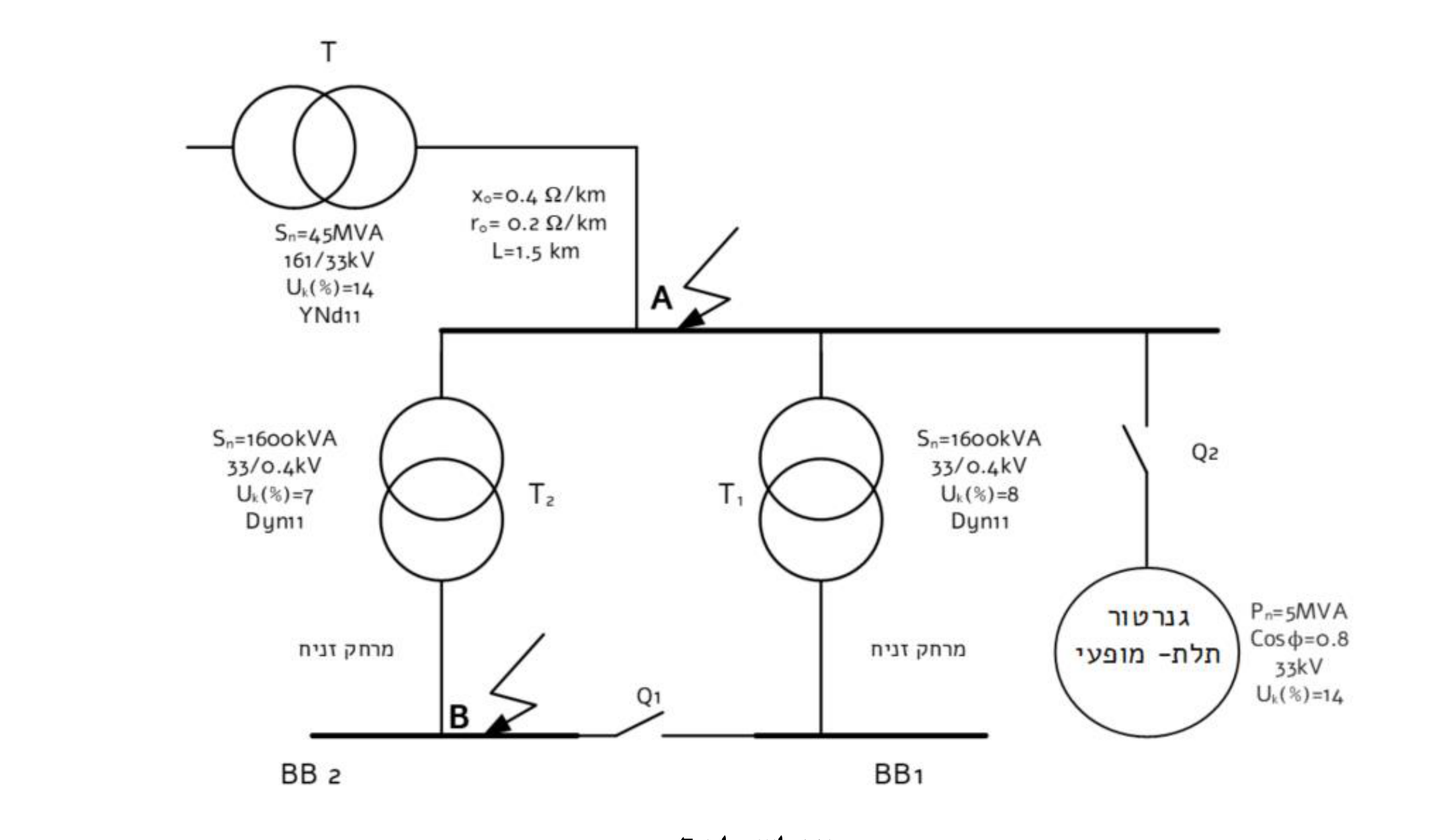

באיור לשאלה 7 נתונה המערכת הבאה: למתקן החשמל מגיע קו הזנה במתח גבוה, במפעל יש שני שנאי הספק זהים וגנרטור. נתוני השנאי והגנרטור מפורטים באיור. מתקן החשמל נמצא בסמיכות לתחנת המשנה של חברת החשמל (המרחק בין המתקן לתחנת המשנה הוא L). הניחו שהספק הקצר של רשת החשמל הוא אינסופי. במשטר עבודה רגיל מפסקים Q1 ו- Q2 מופסקים.
נתוני השנאים:

שנאי T- מתח $161/33 k V$ וקבוצת חיבורים YNd11 $S_{n} = 45 M V A$ , $U_{k} (%) = 14%$ .

שנאי T1- מתח $33/0.4 k V$ וקבוצת חיבורים Dyn11 $S_{n} = 1600 k V A$ , $U_{k} (%) = 8%$ .

שנאי T2- מתח $33/0.4 k V$ וקבוצת חיבורים Dyn11 $S_{n} = 1600 k V A$ , $U_{k} (%) = 7%$ .

גנרטור- מתח $33 k V$ , $P_{n} = 5 M V A$ , $cos φ = 0.8$ , $U_{k} (%) = 14%$ .

א. (5 נק') חשבו את ערך הפסגה של זרם הקצר התלת-מופעי בנקודה A (מפסק Q1 מופסק, מפסק Q2 מחובר). (בהתאם להבהרה הרשמית של מה"ט מיום 31.08.23: הנקודה היא A.) ב. (5 נק') במשטר עבודה תקין, מה יהיה המתח בין פסי הצבירה BB1 ו- BB2 כאשר שני השנאים מועמסים במקדם העמסה של 0.74 ומקדם ההספק השראתי הוא 0.93? (Q1 ו- Q2 מופסקים). ג. (3 נק') האם אפשר לחבר את השנאים במקביל, אם ידוע שאין לחבר שנאים כאשר הפרש המתחים בין פאזות זהות (מתח הנמדד בין BB1 ל- BB2) עולה על $10 V$ ? נמקו את תשובתכם. ד. (5 נק') חשבו את זרם הקצר התלת-מופעי המרבי בפס הצבירה בנקודה B. (מפסק Q1 מחובר, מפסק Q2 מחובר). ה. (2 נק') בהנחה שזווית המתח בזמן הקצר $φ_{U} = 90°$ , מהו גודל זרם הקצר (בנקודה B) בפאזה L1 ברגע $t = 0.01 sec$ ?

Question

באיור לשאלה 7 נתונה המערכת הבאה: למתקן החשמל מגיע קו הזנה במתח גבוה, במפעל יש שני שנאי הספק זהים וגנרטור. נתוני השנאי והגנרטור מפורטים באיור. מתקן החשמל נמצא בסמיכות לתחנת המשנה של חברת החשמל (המרחק בין המתקן לתחנת המשנה הוא L). הניחו שהספק הקצר של רשת החשמל הוא אינסופי. במשטר עבודה רגיל מפסקים Q1 ו- Q2 מופסקים.

נתוני השנאים:

שנאי T- מתח $161/33 k V$ וקבוצת חיבורים YNd11 $S_{n} = 45 M V A$ , $U_{k} (%) = 14%$ .

שנאי T1- מתח $33/0.4 k V$ וקבוצת חיבורים Dyn11 $S_{n} = 1600 k V A$ , $U_{k} (%) = 8%$ .

שנאי T2- מתח $33/0.4 k V$ וקבוצת חיבורים Dyn11 $S_{n} = 1600 k V A$ , $U_{k} (%) = 7%$ .

גנרטור- מתח $33 k V$ , $P_{n} = 5 M V A$ , $cos φ = 0.8$ , $U_{k} (%) = 14%$ .

א. (5 נק') חשבו את ערך הפסגה של זרם הקצר התלת-מופעי בנקודה A (מפסק Q1 מופסק, מפסק Q2 מחובר). (בהתאם להבהרה הרשמית של מה"ט מיום 31.08.23: הנקודה היא A.) ב. (5 נק') במשטר עבודה תקין, מה יהיה המתח בין פסי הצבירה BB1 ו- BB2 כאשר שני השנאים מועמסים במקדם העמסה של 0.74 ומקדם ההספק השראתי הוא 0.93? (Q1 ו- Q2 מופסקים). ג. (3 נק') האם אפשר לחבר את השנאים במקביל, אם ידוע שאין לחבר שנאים כאשר הפרש המתחים בין פאזות זהות (מתח הנמדד בין BB1 ל- BB2) עולה על $10 V$ ? נמקו את תשובתכם. ד. (5 נק') חשבו את זרם הקצר התלת-מופעי המרבי בפס הצבירה בנקודה B. (מפסק Q1 מחובר, מפסק Q2 מחובר). ה. (2 נק') בהנחה שזווית המתח בזמן הקצר $φ_{U} = 90°$ , מהו גודל זרם הקצר (בנקודה B) בפאזה L1 ברגע $t = 0.01 sec$ ?
