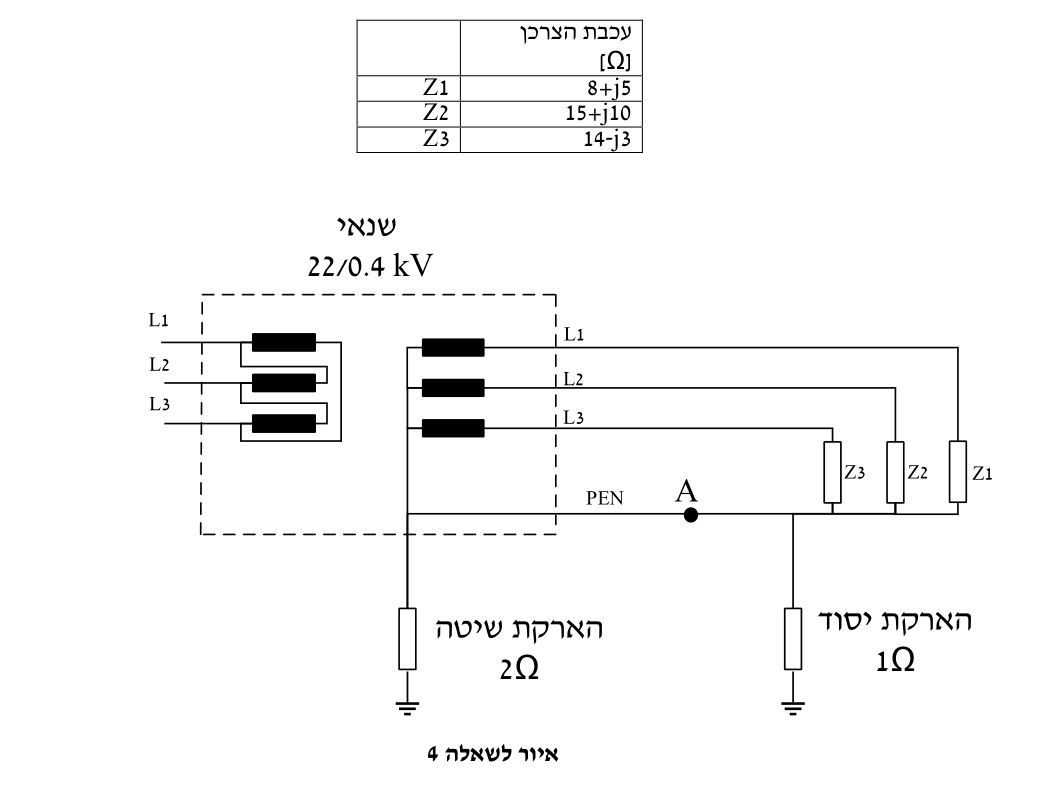

באיור לשאלה 4 מוצגים עומסים חד מופעיים המחוברים בתצורת כוכב לרשת החשמל בבית פרטי. המתח הנקוב של הרשת הוא $400\,V$.
צרכנים:

עכבת הצרכן [ $Ω$ ]
Z1 $8 + j 5$
Z2 $15 + j 10$
Z3 $14 - j 3$

א. (3 נק') מהי שיטת ההגנה בפני חשמול במתקן החשמלי? ב. (7 נק') חשבו את מקדם ההספק של המתקן התלת מופעי. ג. (4 נק') חשבו את המתח עבור עכבת Z3, כאשר ישנו נתק במוליך ה-PEN בנקודה A (הסתמך על חישוב זרמי העבודה טרם נותק מוליך ה-PEN). ד. (6 נק') הסבר בצורה איכותית האם במקרה המתואר בסעיף ג' (בהנחה שלא קיימים זרמי זליגה במתקן), מפסק המגן בבית הפרטי יופסק.

Question

באיור לשאלה 4 מוצגים עומסים חד מופעיים המחוברים בתצורת כוכב לרשת החשמל בבית פרטי. המתח הנקוב של הרשת הוא $400\,V$.

צרכנים:

	עכבת הצרכן [ $Ω$ ]
Z1	$8 + j 5$
Z2	$15 + j 10$
Z3	$14 - j 3$

א. (3 נק') מהי שיטת ההגנה בפני חשמול במתקן החשמלי? ב. (7 נק') חשבו את מקדם ההספק של המתקן התלת מופעי. ג. (4 נק') חשבו את המתח עבור עכבת Z3, כאשר ישנו נתק במוליך ה-PEN בנקודה A (הסתמך על חישוב זרמי העבודה טרם נותק מוליך ה-PEN). ד. (6 נק') הסבר בצורה איכותית האם במקרה המתואר בסעיף ג' (בהנחה שלא קיימים זרמי זליגה במתקן), מפסק המגן בבית הפרטי יופסק.
