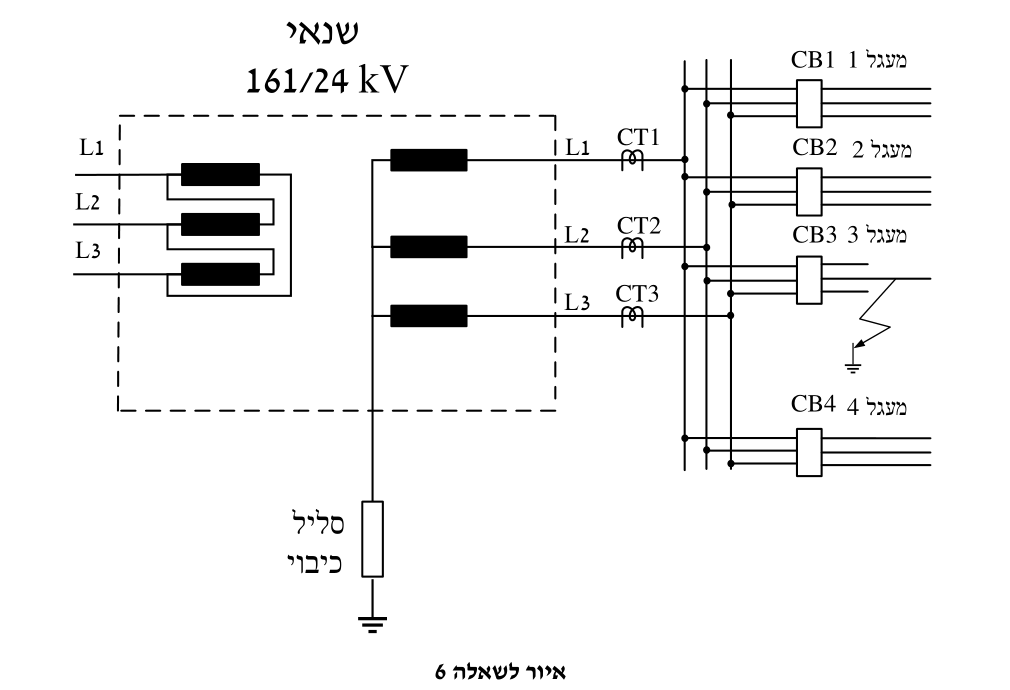

בתחנת המשנה, נקודת הכוכב במשני של שנאי ההספק ממתח עליון/מתח גבוה יכולה להתחבר כמוצג באיור. השנאי מזין את רשת החלוקה שהיא בחלקה רשת עילית ובחלקה רשת תת קרקעית. אורכה המצטבר של הרשת העילית הוא כ-$50\,km$ והקיבול לכל פאזה כ-$7.2\times 10^{-9}\,\frac{F}{km}$.

אורכה המצטבר של הרשת התת קרקעית כ-$36km$ והקיבול לכל פאזה כ-$0.22\times 10^{-6}\frac{F}{km}$.

מתח הרשת הנקוב הוא $24kV$. יש להיעזר באיור המצורף לשאלה 6.

א. (4 נק') מהו גודל הזרם הקיבולי אשר יימדד בשנאי זרם CT2 במצב תקין של הרשת? ב. (4 נק') מהו גודל הזרם הקיבולי שיימדד בשנאי זרם CT2 בעת תקלה שבה מבודד ברשת העילית כשל ופאזה L2 נגעה בעמוד החשמל במעגל מספר 3 (הנח כי סליל הכיבוי אינו מחובר)? ג. (4 נק') מהו גודל הזרם הקיבולי שיימדד בשנאי זרם CT1 בעת תקלה שבה מבודד ברשת העילית כשל ופאזה L2 נגעה בעמוד החשמל במעגל מספר 3 (הנח כי סליל הכיבוי אינו מחובר)? ד. (4 נק') מפקח הרשת החליט לחבר את סליל הכיבוי, בהסתמך על המתואר בסעיף ג', האם חיבור סליל הכיבוי ישפיע על ערך המדידה הנצפה בשנאי זרם CT1? אם כן, כיצד? ה. (4 נק') מה נדרשת שתהיה השראות הסליל, כדי שהזרם בנקודת התקלה יהיה שווה לאפס (הנחו שחיברו את סליל הכיבוי)?
