הנדסאי חשמל נדרש לתכנן מתקן חשמלי באמצעות תוכנת מחשב.

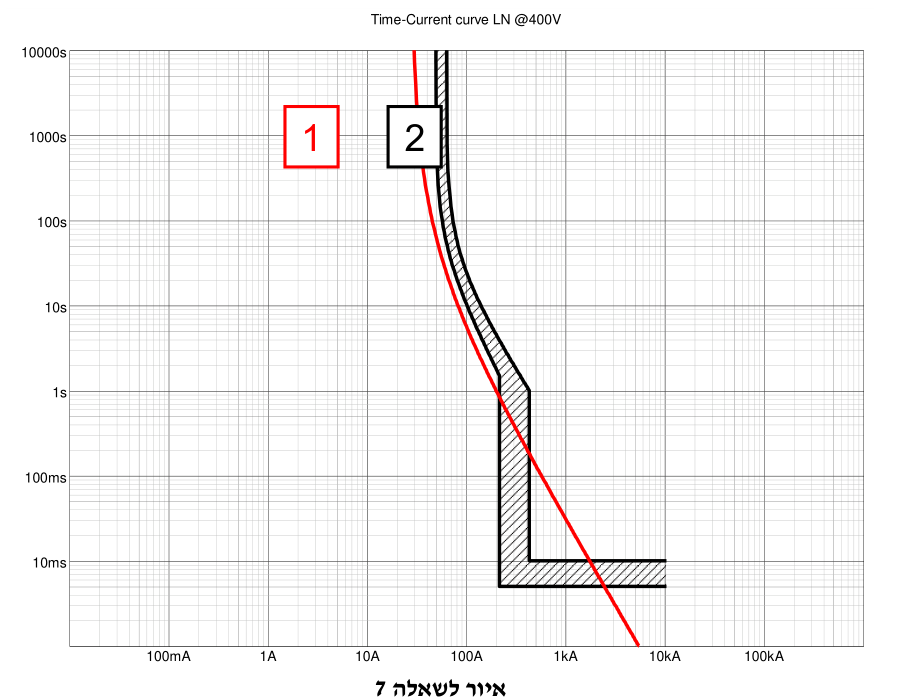

לאחר בחירה של שטח חתך המוליך (שטח חתך $1.5m{m}^2$ מנחושת ובידוד PVC) ובחירה של מפסק הזרם בהתאם לדרישות תקנות החשמל הוצג בפניו הגרף הבא לשאלה 7:

א. (5 נק') מה מתארת העקומה האדומה (עקומה 1) בגרף (מוליך או מפסק זרם)? ב. (5 נק') קבעו האם המתכנן ביצוע תכנון נכון או שגוי (יש לנמק את תשובתך בהסבר מילולי מפורט). ג. (5 נק') האנרגיה התרמית המינימלית של המוליך היא $30k{A}^{2}sec$ מהו פרק הזמן המאפשר למוליך הולכה של זרם בגודל $1kA$ ללא נזק לבידוד המוליך? ד. (5 נק') לפי עקומת המפסק, מהו גודל הזרם הגורם למנגנון המגנטי של המפסק לפעול בוודאות?
