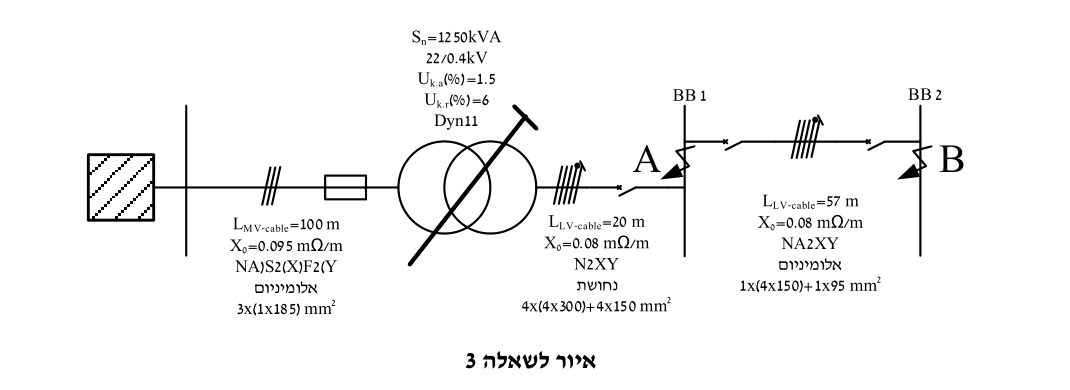

באיור לשאלה 3 נתונה המערכת הבאה. למתקן החשמל מגיע קו הזנה במתח גבוה. במפעל יש שנאי הספק של $1250\,kVA$, נתוני השנאי מפורטים בסרטוט המצורף. השנאי הוא בעל משנה דרגות בעומס כמפורט בטבלה. פסי הצבירה BB1 ו- BB2 עשויים מנחושת. מתח ההזנה הנמדד בין הפאזות לאדמה בצד המתח הגבוה הוא $12.7\,kV$ ודרגת השנאי היא דרגה שלוש.

מספר הדרגה מתח בראשוני (צד המתח הגבוה) מתח בשניוני (צד המתח הנמוך)
1 $23.10 k V$ $400 V$
2 $22.55 k V$ $400 V$
3 $22.00 k V$ $400 V$
4 $21.45 k V$ $400 V$
5 $20.90 k V$ $400 V$

(בטבלה המקורית $400 V$ מודפס כתא אחד המשותף לכל הדרגות.)

א. (4 נק') חשבו את זרם הקצר התלת מופעי המתמיד (בהתייחס לסרטוט בלבד) בנקודה A. ב. (4 נק') חשבו את זרם הקצר התלת מופעי המתמיד (בהתייחס לסרטוט בלבד) בנקודה B. ג. (4 נק') מהו הזרם המרבי עבורו תתוכנן העמידות הדינאמית המינימלית של פס הצבירה BB2? ד. (4 נק') הוחלט לחבר מתקן פוטו וולטאי במפעל. המתקן יהיה בהספק של $150 k W$ ובעל מקדם הספק של 0.95 השראתי. האם נדרש להגדיל את השנאי? ה. (4 נק') בהמשך לסעיף ד', האם נדרש לשנות את דרגת השנאי, אם ידוע שגודל המתח בפס הצבירה BB1 עלה ב- 2.3%? אם כן, מהי הדרגה שתבחר כדי שהמתח בהדקי השנאי יהיה $400 V$ בקירוב הטוב ביותר?

Question

באיור לשאלה 3 נתונה המערכת הבאה. למתקן החשמל מגיע קו הזנה במתח גבוה. במפעל יש שנאי הספק של $1250\,kVA$, נתוני השנאי מפורטים בסרטוט המצורף. השנאי הוא בעל משנה דרגות בעומס כמפורט בטבלה. פסי הצבירה BB1 ו- BB2 עשויים מנחושת. מתח ההזנה הנמדד בין הפאזות לאדמה בצד המתח הגבוה הוא $12.7\,kV$ ודרגת השנאי היא דרגה שלוש.

מספר הדרגה	מתח בראשוני (צד המתח הגבוה)	מתח בשניוני (צד המתח הנמוך)
1	$23.10 k V$	$400 V$
2	$22.55 k V$	$400 V$
3	$22.00 k V$	$400 V$
4	$21.45 k V$	$400 V$
5	$20.90 k V$	$400 V$

(בטבלה המקורית $400 V$ מודפס כתא אחד המשותף לכל הדרגות.)

א. (4 נק') חשבו את זרם הקצר התלת מופעי המתמיד (בהתייחס לסרטוט בלבד) בנקודה A. ב. (4 נק') חשבו את זרם הקצר התלת מופעי המתמיד (בהתייחס לסרטוט בלבד) בנקודה B. ג. (4 נק') מהו הזרם המרבי עבורו תתוכנן העמידות הדינאמית המינימלית של פס הצבירה BB2? ד. (4 נק') הוחלט לחבר מתקן פוטו וולטאי במפעל. המתקן יהיה בהספק של $150 k W$ ובעל מקדם הספק של 0.95 השראתי. האם נדרש להגדיל את השנאי? ה. (4 נק') בהמשך לסעיף ד', האם נדרש לשנות את דרגת השנאי, אם ידוע שגודל המתח בפס הצבירה BB1 עלה ב- 2.3%? אם כן, מהי הדרגה שתבחר כדי שהמתח בהדקי השנאי יהיה $400 V$ בקירוב הטוב ביותר?
