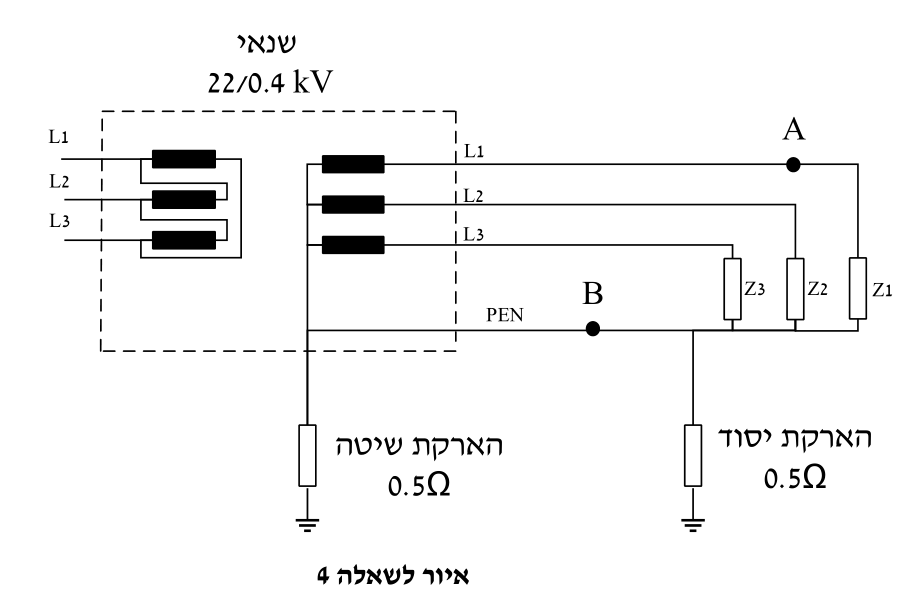

באיור לשאלה 4 מוצגים עומסים חד מופעיים המחוברים בתצורת כוכב לרשת החשמל במפעל פרטי. המתח הנקוב של הרשת הוא $400\,V$.
צרכנים:

עכבת הצרכן $[Ω]$
Z1 $2.8 + j 1.2$
Z2 $2.6 + j 0.7$
Z3 $5.4 - j 1.3$

א. (3 נק') מהי שיטת ההגנה בפני חשמול במתקן החשמלי? ב. (7 נק') חשבו את מקדם ההספק של המתקן התלת מופעי. ג. (3 נק') מה יהיה גודל הזרם בפאזה L1 בצד המתח הגבוה? ד. (3 נק') בהנחה שנוצר ניתוק בפאזה L1 בלבד (לא נמדדו זרמי זליגה חריגים במתקן) כמתואר באיור בנקודה A, במעגל המוגן באמצעות מפסק מגן בפני זרם דלף, האם מפסק המגן ייפסק? ה. (2 נק') הסבירו בצורה איכותית: האם ניתוק בנקודה B ישנה את ערך לולאת התקלה כלפי הארקה במפעל? ו. (2 נק') הסבירו בצורה איכותית: האם ניתוק בנקודה B יהיה סכנה בטיחותית עבור בני אדם בתוך המפעל?

Question

באיור לשאלה 4 מוצגים עומסים חד מופעיים המחוברים בתצורת כוכב לרשת החשמל במפעל פרטי. המתח הנקוב של הרשת הוא $400\,V$.

צרכנים:

	עכבת הצרכן $[Ω]$
Z1	$2.8 + j 1.2$
Z2	$2.6 + j 0.7$
Z3	$5.4 - j 1.3$

א. (3 נק') מהי שיטת ההגנה בפני חשמול במתקן החשמלי? ב. (7 נק') חשבו את מקדם ההספק של המתקן התלת מופעי. ג. (3 נק') מה יהיה גודל הזרם בפאזה L1 בצד המתח הגבוה? ד. (3 נק') בהנחה שנוצר ניתוק בפאזה L1 בלבד (לא נמדדו זרמי זליגה חריגים במתקן) כמתואר באיור בנקודה A, במעגל המוגן באמצעות מפסק מגן בפני זרם דלף, האם מפסק המגן ייפסק? ה. (2 נק') הסבירו בצורה איכותית: האם ניתוק בנקודה B ישנה את ערך לולאת התקלה כלפי הארקה במפעל? ו. (2 נק') הסבירו בצורה איכותית: האם ניתוק בנקודה B יהיה סכנה בטיחותית עבור בני אדם בתוך המפעל?

באיור לשאלה 4 מוצגים עומסים חד מופעיים המחוברים בתצורת כוכב לרשת החשמל במפעל פרטי. המתח הנקוב של הרשת הוא $400\,V$.
