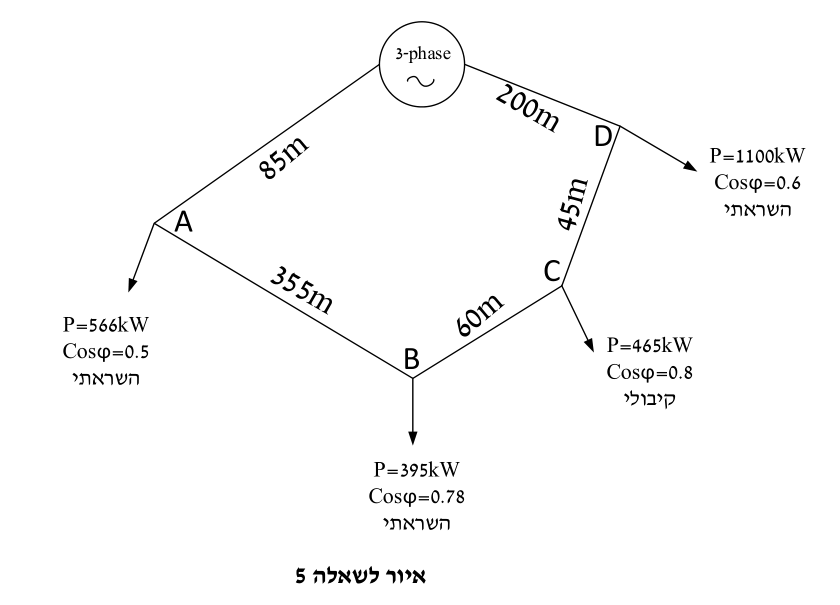

באיור לשאלה 5 נתונה רשת תלת מופעית טבעתית במתח גבוה. ההיגב ההשראתי של מוליכי הרשת הוא $0.12\,\Omega/km$. מתח הרשת הנקוב הוא $6.6\,kV$.

א. (6 נק') חשבו את ההספק בכל קטע וקטע. ב. (6 נק') חשבו וקבעו את שטח החתך האחיד (מסחרי) של מוליכי הרשת, אם ידוע שמגבלת מפלי המתח המקסימלית ברשת היא 3% בלבד ואם ידוע שמוליכי הרשת מנחושת $\rho =\frac{1}{58}\frac{\Omega \cdot m{m}^2}{m}$. ג. (5 נק') קבעו את הנקודה שבה המתח הוא המתח המזערי וחשבו את ערכו. ד. (3 נק') חשבו את הפסדי הרשת בקטע A-B.
