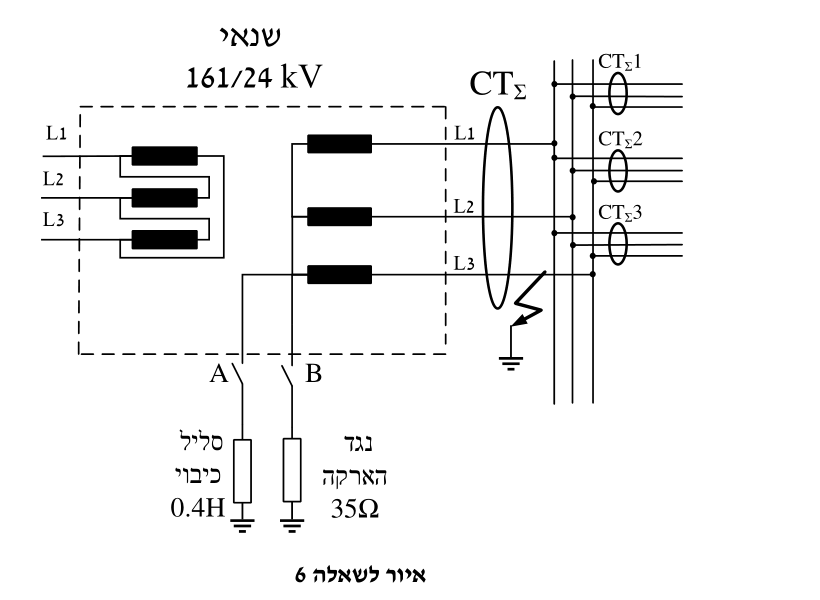

בתחנת המשנה, נקודת הכוכב במשני של שנאי ההספק ממתח עליון/מתח גבוה יכולה להיות מחוברת באמצעות נגד הארקה (מתג B מחובר) או באמצעות סליל כיבוי (מתג A מחובר) כמוצג באיור לשאלה 6. השנאי מזין את רשת החלוקה אשר בחלקה היא רשת עילית ובחלקה רשת כבלים תת קרקעית. אורכה המצטבר של הרשת העילית הוא כ-$20\,km$ והקיבול לכל פאזה כ- $7.5\times 10^{-9}\,\frac{F}{km}$.
אורכה המצטבר של רשת הכבלים התת קרקעית כ- $55 k m$ והקיבול לכל פאזה כ- $0.18 \times 1 0^{- 6} \frac{F}{k m}$ .

מתח הרשת הנקוב הוא $24 k V$ . יש להיעזר באיור המצורף.

הערכים נקובים של שנאי ההספק (מובא לאחר סעיף א'): 630kVA, 1000kVA; 1250kVA; 1600kVA; 2.5MVA; 5MVA; 6.3MVA; 10MVA; 12.5MVA; 16MVA; 25MVA; 30MVA; 45MVA; 50MVA; 63MVA

א. (4 נק') מה יהיה הספק השנאי המרבי אם ידוע שמטרת נגד הארקה היא להקטין את זרם הקצר בין פאזה לאדמה בהדקי השנאי לזרם הנקוב של השנאי לכל היותר (הניחו שמתג B מחובר בלבד והזניחו את עכבת השנאי והרשת)? ב. (4 נק') מהו גודל הזרם אשר יימדד בשנאי זרם $C T_{Σ}$ במצב תקין של הרשת (הניחו שרק מתג B מחובר)? ג. (4 נק') מהו גודל הזרם אשר יימדד בשנאי זרם $C T_{Σ}$ במצב קצר בין פאזה L3 לאדמה של הרשת (הניחו שרק מתג B מחובר)? ד. (3 נק') מהו גודל הזרם אשר יימדד בשנאי זרם $C T_{Σ}$ במצב תקין של הרשת (הניחו שרק מתג A מחובר והזניחו את עכבת השנאי והרשת)? ה. (5 נק') מהו גודל הזרם אשר יימדד בשנאי זרם $C T_{Σ}$ במצב תקלה של פאזה L3 לאדמה (הניחו שרק מתג A מחובר והזניחו את עכבת השנאי והרשת)?

Question

בתחנת המשנה, נקודת הכוכב במשני של שנאי ההספק ממתח עליון/מתח גבוה יכולה להיות מחוברת באמצעות נגד הארקה (מתג B מחובר) או באמצעות סליל כיבוי (מתג A מחובר) כמוצג באיור לשאלה 6. השנאי מזין את רשת החלוקה אשר בחלקה היא רשת עילית ובחלקה רשת כבלים תת קרקעית. אורכה המצטבר של הרשת העילית הוא כ-$20\,km$ והקיבול לכל פאזה כ- $7.5\times 10^{-9}\,\frac{F}{km}$.

אורכה המצטבר של רשת הכבלים התת קרקעית כ- $55 k m$ והקיבול לכל פאזה כ- $0.18 \times 1 0^{- 6} \frac{F}{k m}$ .

מתח הרשת הנקוב הוא $24 k V$ . יש להיעזר באיור המצורף.

הערכים נקובים של שנאי ההספק (מובא לאחר סעיף א'): 630kVA, 1000kVA; 1250kVA; 1600kVA; 2.5MVA; 5MVA; 6.3MVA; 10MVA; 12.5MVA; 16MVA; 25MVA; 30MVA; 45MVA; 50MVA; 63MVA

א. (4 נק') מה יהיה הספק השנאי המרבי אם ידוע שמטרת נגד הארקה היא להקטין את זרם הקצר בין פאזה לאדמה בהדקי השנאי לזרם הנקוב של השנאי לכל היותר (הניחו שמתג B מחובר בלבד והזניחו את עכבת השנאי והרשת)? ב. (4 נק') מהו גודל הזרם אשר יימדד בשנאי זרם $C T_{Σ}$ במצב תקין של הרשת (הניחו שרק מתג B מחובר)? ג. (4 נק') מהו גודל הזרם אשר יימדד בשנאי זרם $C T_{Σ}$ במצב קצר בין פאזה L3 לאדמה של הרשת (הניחו שרק מתג B מחובר)? ד. (3 נק') מהו גודל הזרם אשר יימדד בשנאי זרם $C T_{Σ}$ במצב תקין של הרשת (הניחו שרק מתג A מחובר והזניחו את עכבת השנאי והרשת)? ה. (5 נק') מהו גודל הזרם אשר יימדד בשנאי זרם $C T_{Σ}$ במצב תקלה של פאזה L3 לאדמה (הניחו שרק מתג A מחובר והזניחו את עכבת השנאי והרשת)?
