הנדסאי חשמל נדרש לתכנן קו חשמלי באמצעות תוכנת מחשב. החשמלאי בחר שטח חתך עבור מוליך נחושת אך היה מעוניין לבדוק אם שימוש במוליך אלומיניום בשטח חתך זהה ובידוד זהה יתאים. הקו החשמלי מוגן (בפני העמסת יתר וזרם קצר) באמצעות מפסק אוטומטי זעיר בעל ערך נקוב של $63\,A$ ומזין לוח מסוג 1 (לוח מתכתי).

עכבת לולאת התקלה שנמדדה בלוח היא $544+j203m\Omega$.

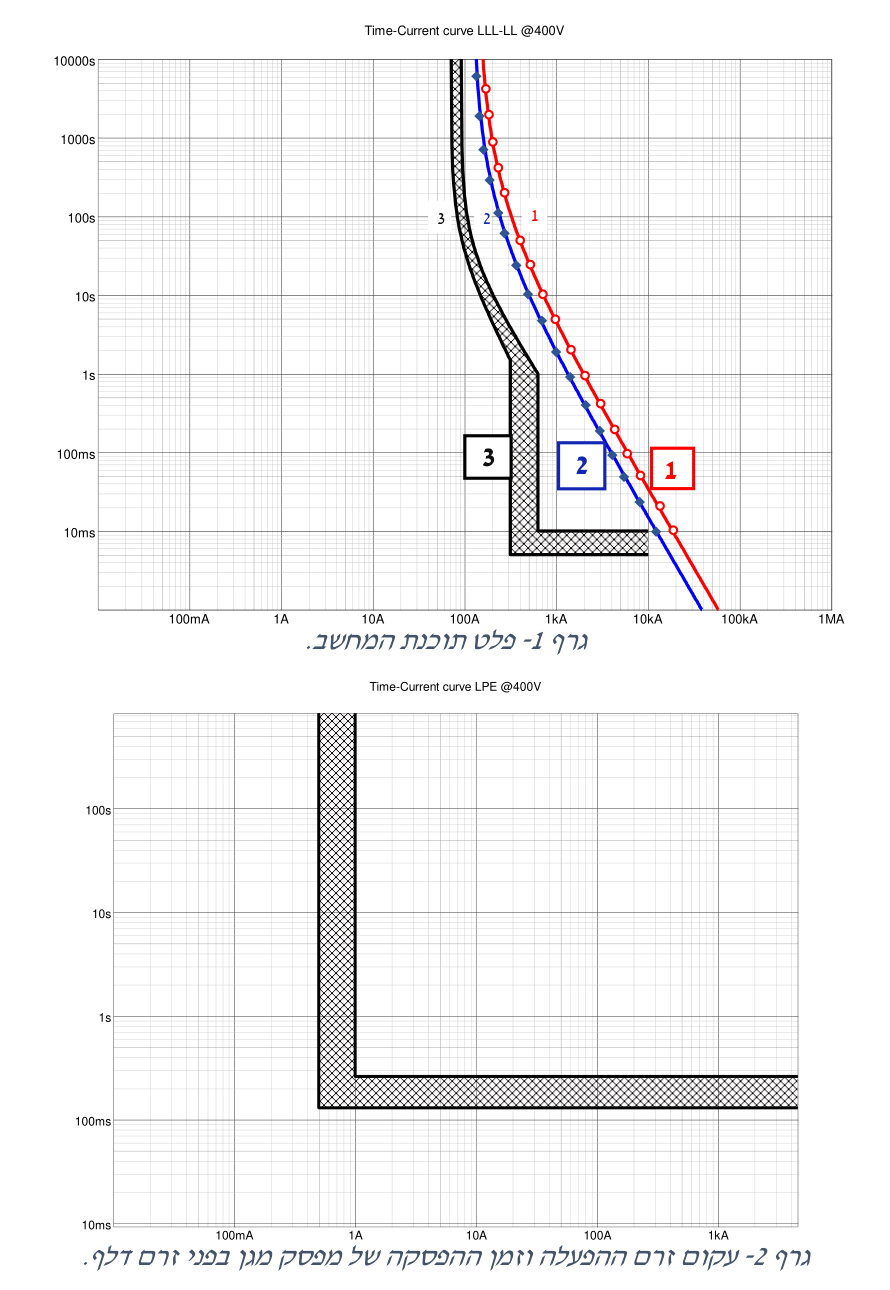

הגרף להלן (גרף 1) הוא הפלט של תוכנת המחשב:

א. (4 נק') מה מתארת עקומה 1 בגרף 1 (מוליך נחושת, מוליך אלומיניום או מפסק אוטומטי)? ב. (3 נק') קבעו על פי הגרף האם המתכנן יכול להשתמש במוליך אלומיניום בשטח חתך ובידוד זהים? (יש לנמק את תשובתכם בהסבר מילולי מפורט). ג. (5 נק') האם הלוח החשמלי מוגן בפני חשמול לפי דרישות חוק החשמל? ד. (4 נק') החשמלאי השתמש במפסק מגן להגנת הקו החשמלי (גרף 2). מהו זרם ההפעלה של מפסק המגן בפני זרם דלף? ה. (4 נק') על סמך הגרפים המצורפים, איזה מפסק (המפסק האוטומטי או מפסק מגן בפני זרם דלף) יפסק בעת תקלה של פאזה לגוף הלוח המוארק?
