עומס חשמלי מחובר ל-2 מקורות הזנה. מקור ההזנה הראשון הוא רשת החשמל, ומקור ההזנה השני הוא מתקן פוטו-וולטאי המספק בצורה קבועה את הערכים הבאים:
$S_{P V} = 4.5 M V A; cos φ = 0.93; U_{P V} = 400 V A C$

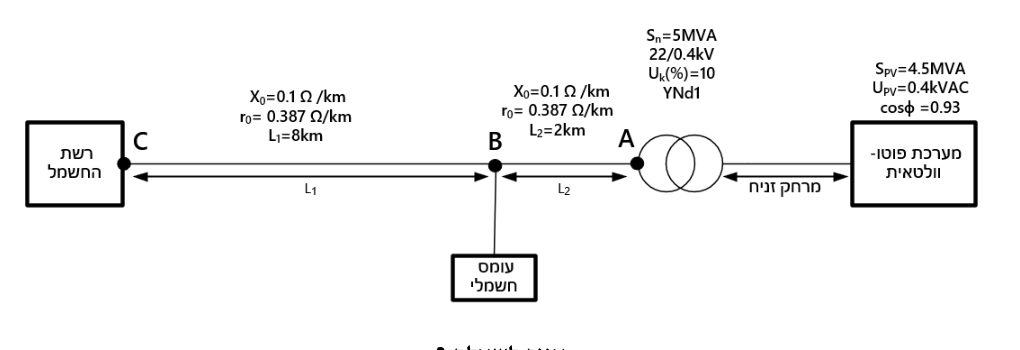

בתנאים אופטימליים הספק הייצור הוא כ- $4.5 M V A$ ומקדם הספק של 0.93. באיור מתוארת המערכת המחוברת לרשת החשמל.

מספר הדרגה מתח בראשוני (צד המתח הגבוה) מתח בשניוני (צד המתח הנמוך)
1 $23.10 k V$ $400 V$
2 $22.55 k V$ $400 V$
3 $22.00 k V$ $400 V$
4 $21.45 k V$ $400 V$
5 $20.90 k V$ $400 V$

בסעיפים הבאים הנח שדרגת השנאי היא 3.

א. (5 נק') חשבו את המתח בנקודה B? (הניחו שהמערכת הפוטו-וולטאית מצויה בתנאים אופטימליים ומתח המערכת הוא $400 V$ ). ב. (5 נק') חשבו את המתח בנקודה C כאשר העומס החשמלי הוא בעל הספק של $8.5 M V A$ ומקדם ההספק הוא 0.85 (הניחו שהמערכת הפוטו-וולטאית מצויה בתנאים אופטימליים ומתח המערכת הוא $400 V$ ). ג. (5 נק') בשעות הערב, הייצור עומד על 30% מהיכולת האופטימלית (הניחו שמתח המערכת הפוטו-וולטאית הוא $400 V$ ), חשבו את המתח בנקודה B. ד. (5 נק') בהנחה שבשנאי ההספק יש משנה דרגות כמתואר בטבלה. מהי הדרגה שהייתם בוחרים במטרה שהמתח בנקודה B יהיה הקרוב ביותר למתח הנקוב של הרשת ( $22 k V$ ) בזמן שהייצור ממערכת הפוטו-וולטאית הוא מרבי?

Question

עומס חשמלי מחובר ל-2 מקורות הזנה. מקור ההזנה הראשון הוא רשת החשמל, ומקור ההזנה השני הוא מתקן פוטו-וולטאי המספק בצורה קבועה את הערכים הבאים:

$S_{P V} = 4.5 M V A; cos φ = 0.93; U_{P V} = 400 V A C$

בתנאים אופטימליים הספק הייצור הוא כ- $4.5 M V A$ ומקדם הספק של 0.93. באיור מתוארת המערכת המחוברת לרשת החשמל.

מספר הדרגה	מתח בראשוני (צד המתח הגבוה)	מתח בשניוני (צד המתח הנמוך)
1	$23.10 k V$	$400 V$
2	$22.55 k V$	$400 V$
3	$22.00 k V$	$400 V$
4	$21.45 k V$	$400 V$
5	$20.90 k V$	$400 V$

בסעיפים הבאים הנח שדרגת השנאי היא 3.

א. (5 נק') חשבו את המתח בנקודה B? (הניחו שהמערכת הפוטו-וולטאית מצויה בתנאים אופטימליים ומתח המערכת הוא $400 V$ ). ב. (5 נק') חשבו את המתח בנקודה C כאשר העומס החשמלי הוא בעל הספק של $8.5 M V A$ ומקדם ההספק הוא 0.85 (הניחו שהמערכת הפוטו-וולטאית מצויה בתנאים אופטימליים ומתח המערכת הוא $400 V$ ). ג. (5 נק') בשעות הערב, הייצור עומד על 30% מהיכולת האופטימלית (הניחו שמתח המערכת הפוטו-וולטאית הוא $400 V$ ), חשבו את המתח בנקודה B. ד. (5 נק') בהנחה שבשנאי ההספק יש משנה דרגות כמתואר בטבלה. מהי הדרגה שהייתם בוחרים במטרה שהמתח בנקודה B יהיה הקרוב ביותר למתח הנקוב של הרשת ( $22 k V$ ) בזמן שהייצור ממערכת הפוטו-וולטאית הוא מרבי?
