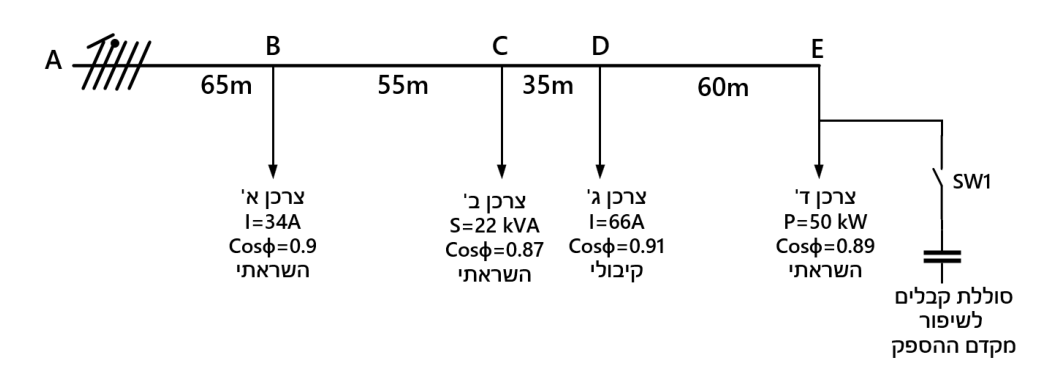

באיור לשאלה 6 מתוארים לוחות חשמל לחלוקה הפרושים במרחקים שונים זה מזה. ההזנה היא תלת מופעית במתח של $400\,V$.
מוליכי ההזנה לכל אורכה של הרשת הם מנחושת $ρ = \frac{1}{58} \frac{Ω \cdot m m ^{2}}{m}$ וההיגב ההשראתי של מוליכי הקו הוא $0.05 Ω/ k m$ .

מפסק SW1 מופסק.

א. (6 נק') בחרו את שטחי החתך התקניים בקטעי הרשת השונים לפי קריטריון של מינימום חומר כאשר מפל המתח המקסימלי הוא 3%. ב. (4 נק') חשבו את הפסדי הקו. ג. (4 נק') חשבו את גודל המתח בנקודה C. ד. (3 נק') מהי סוללת הקבלים המינימלית הנדרשת עבור התנאי שמקדם ההספק של צרכן ד' יהיה 0.95 לפחות? ה. (3 נק') מהו גודלו של נגד הפריקה עבור הקבל לשיפור מקדם ההספק בהתאם לדרישות חוק החשמל?

Question

באיור לשאלה 6 מתוארים לוחות חשמל לחלוקה הפרושים במרחקים שונים זה מזה. ההזנה היא תלת מופעית במתח של $400\,V$.

מוליכי ההזנה לכל אורכה של הרשת הם מנחושת $ρ = \frac{1}{58} \frac{Ω \cdot m m ^{2}}{m}$ וההיגב ההשראתי של מוליכי הקו הוא $0.05 Ω/ k m$ .

מפסק SW1 מופסק.

א. (6 נק') בחרו את שטחי החתך התקניים בקטעי הרשת השונים לפי קריטריון של מינימום חומר כאשר מפל המתח המקסימלי הוא 3%. ב. (4 נק') חשבו את הפסדי הקו. ג. (4 נק') חשבו את גודל המתח בנקודה C. ד. (3 נק') מהי סוללת הקבלים המינימלית הנדרשת עבור התנאי שמקדם ההספק של צרכן ד' יהיה 0.95 לפחות? ה. (3 נק') מהו גודלו של נגד הפריקה עבור הקבל לשיפור מקדם ההספק בהתאם לדרישות חוק החשמל?

באיור לשאלה 6 מתוארים לוחות חשמל לחלוקה הפרושים במרחקים שונים זה מזה. ההזנה היא תלת מופעית במתח של $400\,V$.
