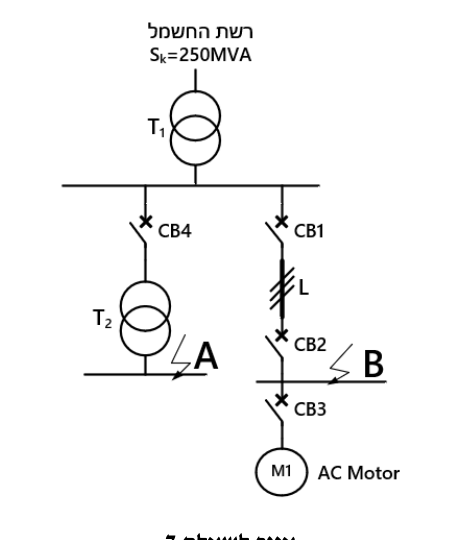

באיור לשאלה 7 נתונה המערכת הבאה (תדירות המערכת היא $50\,Hz$):

נתוני השנאים:

שנאי T1 — מתח $22/7.2kV$ וקבוצת חיבורים YNd1:

$S_n=3.5MVA;U_{k.a}[\%]=1;U_{k.r}[\%]=8$

שנאי T2 — מתח $7.2/0.4kV$ וקבוצת חיבורים Dyn11:

$S_n=2MVA;U_{k.a}[\%]=1;U_{k.r}[\%]=5.2$

מנוע M1 — מתח $7.2kV$, תצורת חיבור Y:

$P_n=540kW;I_{start}=5.5\times I_n;\cos \phi =0.8;\eta =0.9$

קו הזנה למנוע האסינכרוני:

$L=660m;X_L=0.1\Omega /km;R_L=0.3\Omega /km$

א. (4 נק') חשבו את זרם הקצר התלת-מופעי המרבי בנקודה A. ב. (4 נק') חשבו את ערך זווית הקצר התלת-מופעי בנקודה B (יש לחשב את תרומת המנוע האסינכרוני לזרם הקצר). ג. (4 נק') חשבו את זרם הקצר התלת-מופעי המרבי בנקודה B (יש לחשב את תרומת המנוע האסינכרוני לזרם הקצר). ד. (4 נק') חשבו את ערך רכיב הזרם הישר של זרם הקצר התלת-מופעי בנקודה B עבור פאזה L1 ברגע $t=0.01sec$ (בהנחה שזווית המתח בזמן הקצר היא ${\phi }_U=15°$, אין צורך להתחשב בתרומת המנוע לזרם הקצר). ה. (4 נק') ציינו אילו מפסקים עלולים להפסיק בהתאם למתרחש בסעיף ד'.
