בתחנת משנה במרכז הארץ ($f=50\,Hz$), נקודת הכוכב במשני של שנאי ההספק ממתח עליון / מתח גבוה מטופלת באמצעות סליל כיבוי. השנאי מזין את רשת החלוקה אשר בחלקה היא רשת עילית ובחלקה רשת כבלים תת קרקעית. קיבול הרשת העילית לכל פאזה כ- $6.9\times10^{-9}\,\frac{F}{km}$ והקיבול של רשת הכבלים לכל פאזה כ- $178\times10^{-9}\,\frac{F}{km}$.
לפניכם אורכים של הרשתות השונות עבור כל מעגל:
| מעגל | אורך הרשת העילית [ק"מ] | אורך רשת הכבלים [ק"מ] |
|---|---|---|
| מעגל 1 | 5 | 11 |
| מעגל 2 | 9 | 3 |
| מעגל 3 | 4 | 2.5 |
| מעגל 4 | 8 | 3 |

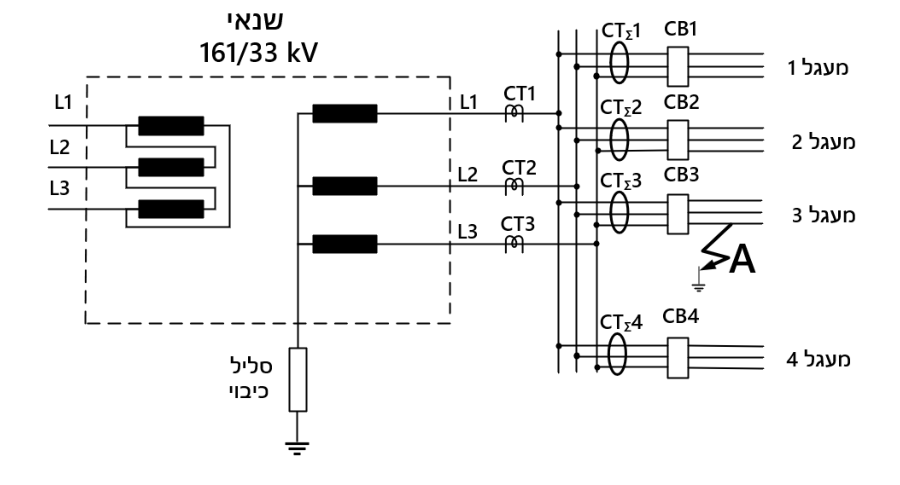

מתח הרשת הנקוב הוא . יש להיעזר באיור המצורף.
א. (4 נק') חשבו מהו גודל הזרם הקיבולי אשר יימדד בשנאי זרם CT3 במצב תקין של הרשת. ב. (4 נק') במצב קצר חד פאזי בין פאזה L3 לאדמה בנקודה A (מעגל 3), חשבו מהו גודל הזרם הקיבולי אשר יימדד בשנאי זרם CT3. ג. (4 נק') במצב קצר חד פאזי בין פאזה L3 לאדמה בנקודה A (מעגל 3), חשבו מהו גודל הזרם הקיבולי אשר יימדד בשנאי זרם . ד. (4 נק') בהמשך לסעיף ב', חשבו את השראות הסליל הנדרשת כך שזרם התקלה יהיה שווה לאפס. ה. (4 נק') האם הגנה באמצעות שנאי מתח (לכל פאזה בנפרד) בכל מעגל תוכל לזהות באיזה מעגל התקלה מתרחשת?
