מועדון קאנטרי חדש נבנה בקרבה לשכונת מגורים חדשה הנמצאת במרכז הארץ. המועדון מקבל הזנה תלת מופעית ברמת המתח הנמוך. השנאי המזין את המועדון נמצא על עמוד החשמל בקרבתו, לוח החשמל הראשי צמוד למונה החשמל של ההספק החיוני. גודל החיבור של מועדון הקאנטרי החדש שנבנה הוא $3 \times 800\,A$.
חשמלאי המתקן ביצע בדיקה בלוח החשמל הראשי של מועדון הקאנטרי (לוח מתכתי).

לאחר בדיקת לולאת התקלה התקבלו התוצאות הבאות:

בדיקת לולאת תקלה L1-N L1-PE L1-L2
עכבת לולאת התקלה $[m Ω]$ $45 + j 10$ $43 + j 8$ $57 + j 12$
זרם התקלה $[k A]$ 4.89 5.25 6.8

א. (3 נק') מהי שיטת ההגנה בפני חשמול בקאנטרי החדש בשכונה? (נמקו את תשובתכם) ב. (3 נק') שנאי העמוד הוא בעל הנתונים $22/0.4 k V$ וקבוצת החיבורים Dyn11. אופיין נתיך המתח הגבוה מוצג באיור. קיימת דרישה שזרם תקלה בצד המתח הנמוך (בין הפאזה לאדמה) לא יגרום לזרם שעלול לגרום להתכת הנתיך בזמן הקטן מ- $2 sec$ . האם אופיין הנתיך שבאיור מתאים לדרישה זו? ג. (3 נק') מהו הספק הקצר התלת מופעי המתמיד? ד. (3 נק') מהי הזווית של מתח הרשת ( $α$ ) שבה הרכיב האקספוננציאלי (רכיב הזרם הישר) הוא מקסימלי עבור לולאת תקלה לאדמה (L1-PE)? ה. (3 נק') בהנחה שזווית המתח בזמן הקצר שווה לזווית מעגל הקצר $φ_{U} = φ_{k}$ , מהו גודל זרם הקצר ברגע $t = 0.015 sec$ ? ו. (5 נק') במועדון קאנטרי קיימת בריכת שחייה. במרחק של שלושה מטר משפת הבריכה קיים בית תקע. חשמלאי המתקן זיהה כי לא קיים מוליך הארקה המחובר לשפופרת הארקה בבית התקע. מהי שיטת ההגנה בפני חשמול של הציוד שיחובר לבית התקע? ציינו מהי מטרת שיטת ההגנה הזו בפני חשמול!

Question

מועדון קאנטרי חדש נבנה בקרבה לשכונת מגורים חדשה הנמצאת במרכז הארץ. המועדון מקבל הזנה תלת מופעית ברמת המתח הנמוך. השנאי המזין את המועדון נמצא על עמוד החשמל בקרבתו, לוח החשמל הראשי צמוד למונה החשמל של ההספק החיוני. גודל החיבור של מועדון הקאנטרי החדש שנבנה הוא $3 \times 800\,A$.

חשמלאי המתקן ביצע בדיקה בלוח החשמל הראשי של מועדון הקאנטרי (לוח מתכתי).

לאחר בדיקת לולאת התקלה התקבלו התוצאות הבאות:

בדיקת לולאת תקלה	L1-N	L1-PE	L1-L2
עכבת לולאת התקלה $[m Ω]$	$45 + j 10$	$43 + j 8$	$57 + j 12$
זרם התקלה $[k A]$	4.89	5.25	6.8

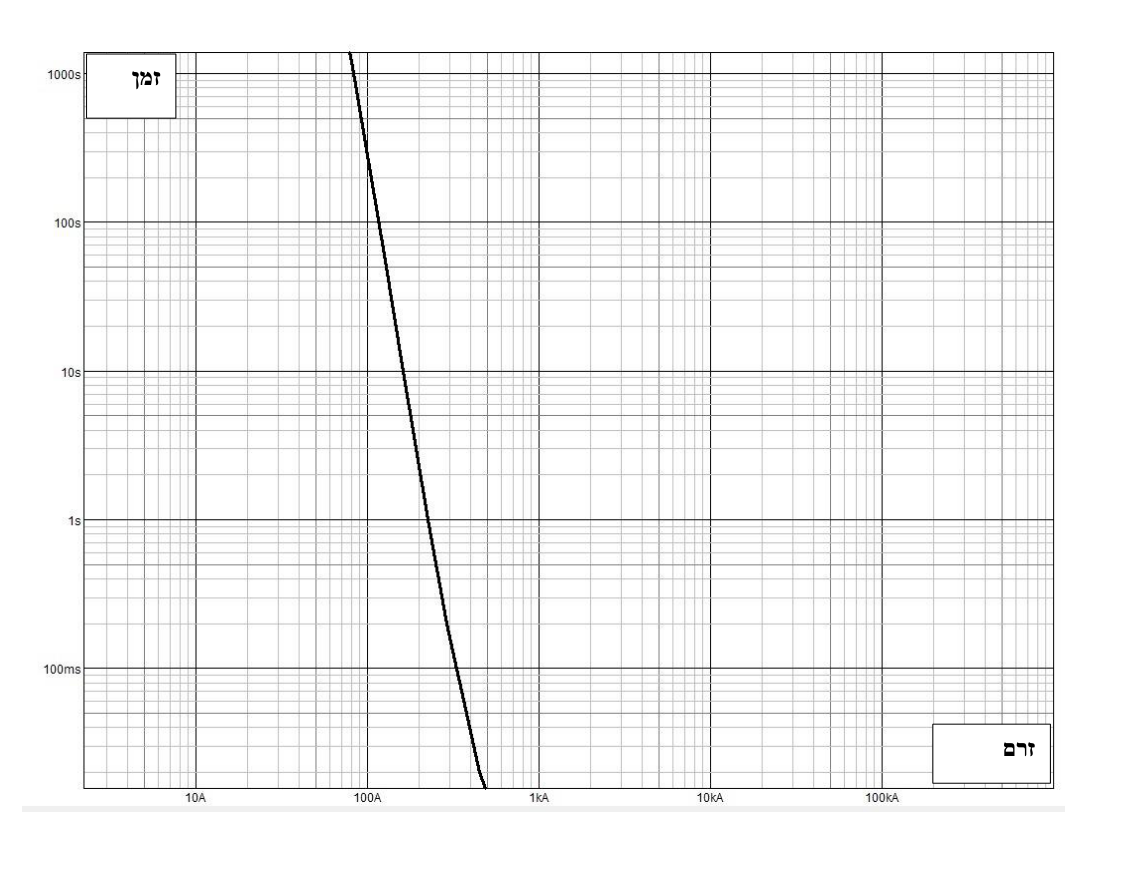

א. (3 נק') מהי שיטת ההגנה בפני חשמול בקאנטרי החדש בשכונה? (נמקו את תשובתכם) ב. (3 נק') שנאי העמוד הוא בעל הנתונים $22/0.4 k V$ וקבוצת החיבורים Dyn11. אופיין נתיך המתח הגבוה מוצג באיור. קיימת דרישה שזרם תקלה בצד המתח הנמוך (בין הפאזה לאדמה) לא יגרום לזרם שעלול לגרום להתכת הנתיך בזמן הקטן מ- $2 sec$ . האם אופיין הנתיך שבאיור מתאים לדרישה זו? ג. (3 נק') מהו הספק הקצר התלת מופעי המתמיד? ד. (3 נק') מהי הזווית של מתח הרשת ( $α$ ) שבה הרכיב האקספוננציאלי (רכיב הזרם הישר) הוא מקסימלי עבור לולאת תקלה לאדמה (L1-PE)? ה. (3 נק') בהנחה שזווית המתח בזמן הקצר שווה לזווית מעגל הקצר $φ_{U} = φ_{k}$ , מהו גודל זרם הקצר ברגע $t = 0.015 sec$ ? ו. (5 נק') במועדון קאנטרי קיימת בריכת שחייה. במרחק של שלושה מטר משפת הבריכה קיים בית תקע. חשמלאי המתקן זיהה כי לא קיים מוליך הארקה המחובר לשפופרת הארקה בבית התקע. מהי שיטת ההגנה בפני חשמול של הציוד שיחובר לבית התקע? ציינו מהי מטרת שיטת ההגנה הזו בפני חשמול!
