בשמורת טבע בדרום הארץ הותקנו לוחות חשמל: לוח עבור עמדות טעינה לרכב חשמלי, לוח עבור חיבור לקרוואנים לשהייה ממושכת, לוח לבריכת הדגים, לוחות תאורה ועוד. בכל הלוחות קיימים בתי תקע לשירות. ההזנה היא תלת מופעית במתח של $400\,V$.

מוליכי ההזנה לכל אורכה של הרשת עשויים נחושת $\rho =\frac{1}{58}\frac{\Omega \cdot m{m}^2}{m}$ וההיגב ההשראתי של מוליכי הקו הוא $0.08\Omega /km$.

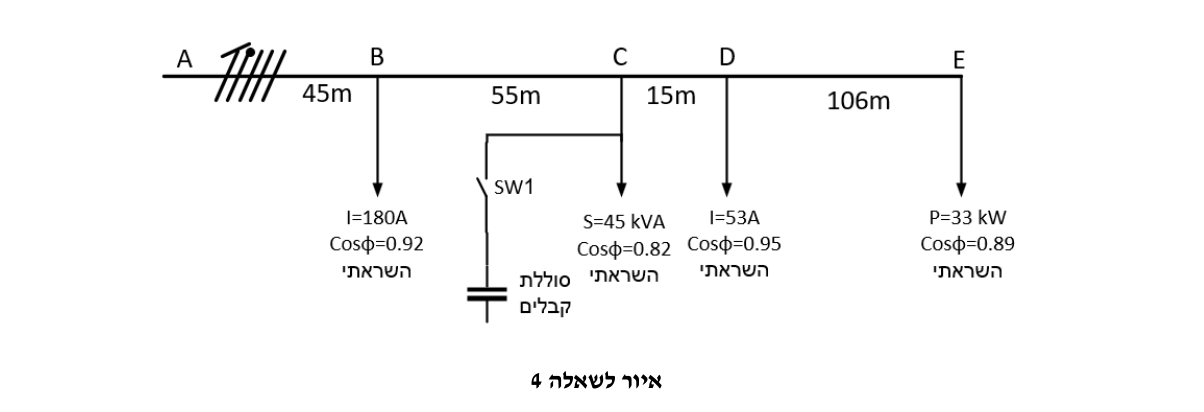

האיור הבא מציג את המקטע הארוך ביותר עבור פריסת לוחות החשמל המחוברים זה לזה. מפסק SW1 מופסק.

א. (6 נק') בחר את שטחי החתך התקניים בקטעי הרשת השונים לפי הקריטריון של צפיפות זרם אחידה כאשר מפל המתח המקסימלי הוא 3%. ב. (4 נק') חשבו את הפסדי הקו. ג. (3 נק') חשבו מהו גודל המתח בנקודה C. ד. (5 נק') חשבו מהי סוללת הקבלים המינימלית הנדרשת עבור שני התנאים הבאים:

1. מקדם ההספק של כל המקטע AE שבסרטוט יהיה 0.9 לפחות.
2. בזמן שמפסק SW1 מחובר, מפל המתח המקסימלי במקטע AC יהיה 1% בלבד. ה. (2 נק') לוחות החשמל הפרוסים בשמורה הם מסוג 2. הסבירו בצורה איכותית מדוע נדרש מוליך הארקה ללוחות החשמל במקרה המתואר.
