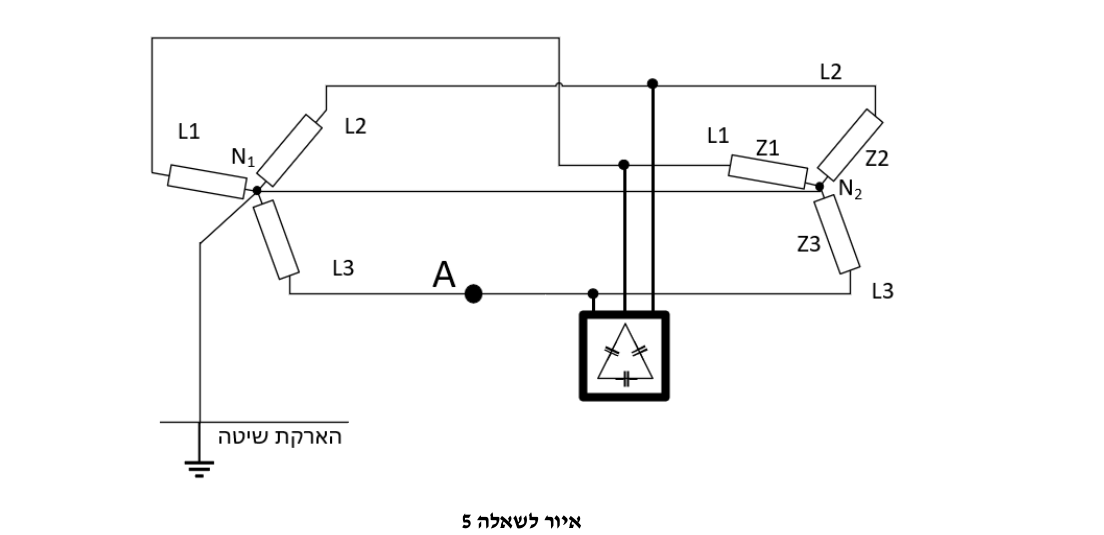

באיור לשאלה 5 מוצגים עומסים חד-מופעיים המחוברים בתצורת כוכב לרשת החשמל. הנתונים נלקחו מרב-מודד בלוח הראשי של מתקן מתח נמוך. עכבת רשת החשמל זניחה. המתח הנקוב של הרשת הוא $400\,V$.
צרכנים:

$Z_{1}$ $P = 5500 W$ $cos φ_{L} = 0.78$
$Z_{2}$ $P = 7200 W$ $cos φ_{L} = 0.84$
$Z_{3}$ $P = 8300 W$ $cos φ_{L} = 0.89$

א. (4 נק') חשבו את הזרם הקווי עבור כל פאזה (גודל וזווית). ב. (4 נק') חשבו את הזרם במוליך האפס (גודל וזווית). ג. (2 נק') מה יהיה מקדם ההספק של המערכת? ד. (4 נק') בעל המתקן נדרש לבחור סוללת קבלים לשיפור מקדם ההספק במתקן. מהי סוללת הקבלים התלת מופעית המינימלית הנדרשת לרשת כך שמקדם הספק הרשת יהיה 0.95? ה. (4 נק') בהנחה שסוללת הקבלים מחוברת בתצורת משולש, בעת ניתוק בנקודה A, מה יהיה מקדם ההספק החדש? ו. (2 נק') אילו סוללת הקבלים (בהסתמך על ההספק שמצאת בסעיף ד') הייתה מחוברת בתצורת כוכב, האם התוצאה הייתה משתנה? נמקו את תשובתכם.

Question

באיור לשאלה 5 מוצגים עומסים חד-מופעיים המחוברים בתצורת כוכב לרשת החשמל. הנתונים נלקחו מרב-מודד בלוח הראשי של מתקן מתח נמוך. עכבת רשת החשמל זניחה. המתח הנקוב של הרשת הוא $400\,V$.

צרכנים:


$Z_{1}$	$P = 5500 W$	$cos φ_{L} = 0.78$
$Z_{2}$	$P = 7200 W$	$cos φ_{L} = 0.84$
$Z_{3}$	$P = 8300 W$	$cos φ_{L} = 0.89$

א. (4 נק') חשבו את הזרם הקווי עבור כל פאזה (גודל וזווית). ב. (4 נק') חשבו את הזרם במוליך האפס (גודל וזווית). ג. (2 נק') מה יהיה מקדם ההספק של המערכת? ד. (4 נק') בעל המתקן נדרש לבחור סוללת קבלים לשיפור מקדם ההספק במתקן. מהי סוללת הקבלים התלת מופעית המינימלית הנדרשת לרשת כך שמקדם הספק הרשת יהיה 0.95? ה. (4 נק') בהנחה שסוללת הקבלים מחוברת בתצורת משולש, בעת ניתוק בנקודה A, מה יהיה מקדם ההספק החדש? ו. (2 נק') אילו סוללת הקבלים (בהסתמך על ההספק שמצאת בסעיף ד') הייתה מחוברת בתצורת כוכב, האם התוצאה הייתה משתנה? נמקו את תשובתכם.
