בתחנת המשנה, נקודת הכוכב במשני של שנאי ההספק במתח עליון (מתח גבוה) מחוברת לאדמה באמצעות סליל כיבוי בגודל $0.5\,H$ בצד המשני של השנאי.
השנאי מזין את רשת החלוקה שחלק ממנה הוא עילי וחלק אחר שלה הוא תת קרקעי.

אורכה המצטבר של הרשת העילית הוא כ- $40 k m$ והקיבול לכל פאזה כ- $0.007 \times 1 0^{- 6} \frac{F}{k m}$ .

אורכה המצטבר של הרשת התת קרקעית כ- $35 k m$ והקיבול לכל פאזה כ- $0.22 \times 1 0^{- 6} \frac{F}{k m}$ .

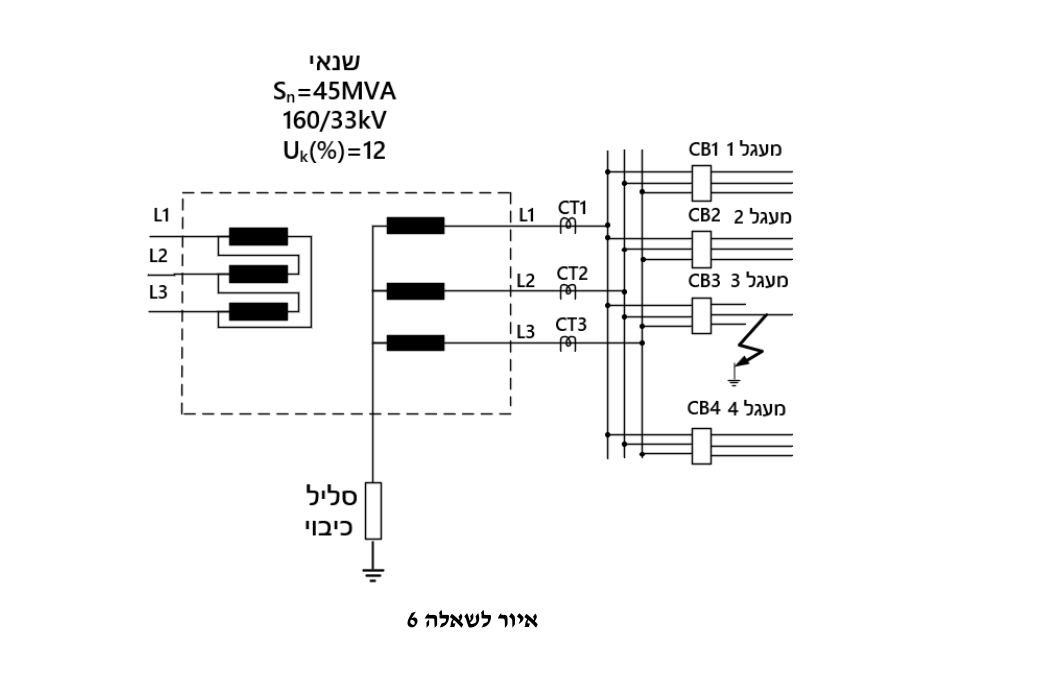

מתח הרשת הנקוב הוא $33 k V$ . יש להיעזר באיור המצורף לשאלה 6.

א. (4 נק') מהו גודל הזרם הקיבולי אשר יימדד בשנאי זרם CT1 $800/5$ במצב תקין של הרשת? ב. (4 נק') מהו גודלו ומהו אופיו של הזרם בנקודת התקלה שבה מבודד ברשת העילית כשל ופאזה L2 נגעה בעמוד החשמל המוארק? ג. (4 נק') מהו גודל המתח המרבי העלול להופיע בהדקי סליל הכיבוי? ד. (4 נק') מעגל 4 מזין מפעל מתכות. במפעל תא הכניסה מרשת החשמל מזין ישירות שנאי הספק $33/0.4 k V$ , קבוצת חיבורים Dyn11. מה יהיה המתח בין פאזה L1 לפאזה L2 בעת התקלה שתוארה בסעיף הקודם בצד המתח הגבוה ובצד המתח הנמוך? ה. (4 נק') חברת החשמל אישרה הארכה של הרשת התת קרקעית ב- $30 k m$ נוספים. מהנדס החשמל של תחנת המשנה נדרש לבצע תכנון לנגד הארקה במקום סליל הכיבוי בתחנת המשנה, וכך זרם התקלה לאדמה בתחנת המשנה לא יעלה על מחצית מהזרם הנקוב של השנאי. מהו ערכו של נגד הארקה?

Question

בתחנת המשנה, נקודת הכוכב במשני של שנאי ההספק במתח עליון (מתח גבוה) מחוברת לאדמה באמצעות סליל כיבוי בגודל $0.5\,H$ בצד המשני של השנאי.

השנאי מזין את רשת החלוקה שחלק ממנה הוא עילי וחלק אחר שלה הוא תת קרקעי.

אורכה המצטבר של הרשת העילית הוא כ- $40 k m$ והקיבול לכל פאזה כ- $0.007 \times 1 0^{- 6} \frac{F}{k m}$ .

אורכה המצטבר של הרשת התת קרקעית כ- $35 k m$ והקיבול לכל פאזה כ- $0.22 \times 1 0^{- 6} \frac{F}{k m}$ .

מתח הרשת הנקוב הוא $33 k V$ . יש להיעזר באיור המצורף לשאלה 6.

א. (4 נק') מהו גודל הזרם הקיבולי אשר יימדד בשנאי זרם CT1 $800/5$ במצב תקין של הרשת? ב. (4 נק') מהו גודלו ומהו אופיו של הזרם בנקודת התקלה שבה מבודד ברשת העילית כשל ופאזה L2 נגעה בעמוד החשמל המוארק? ג. (4 נק') מהו גודל המתח המרבי העלול להופיע בהדקי סליל הכיבוי? ד. (4 נק') מעגל 4 מזין מפעל מתכות. במפעל תא הכניסה מרשת החשמל מזין ישירות שנאי הספק $33/0.4 k V$ , קבוצת חיבורים Dyn11. מה יהיה המתח בין פאזה L1 לפאזה L2 בעת התקלה שתוארה בסעיף הקודם בצד המתח הגבוה ובצד המתח הנמוך? ה. (4 נק') חברת החשמל אישרה הארכה של הרשת התת קרקעית ב- $30 k m$ נוספים. מהנדס החשמל של תחנת המשנה נדרש לבצע תכנון לנגד הארקה במקום סליל הכיבוי בתחנת המשנה, וכך זרם התקלה לאדמה בתחנת המשנה לא יעלה על מחצית מהזרם הנקוב של השנאי. מהו ערכו של נגד הארקה?

בתחנת המשנה, נקודת הכוכב במשני של שנאי ההספק במתח עליון (מתח גבוה) מחוברת לאדמה באמצעות סליל כיבוי בגודל $0.5\,H$ בצד המשני של השנאי.
