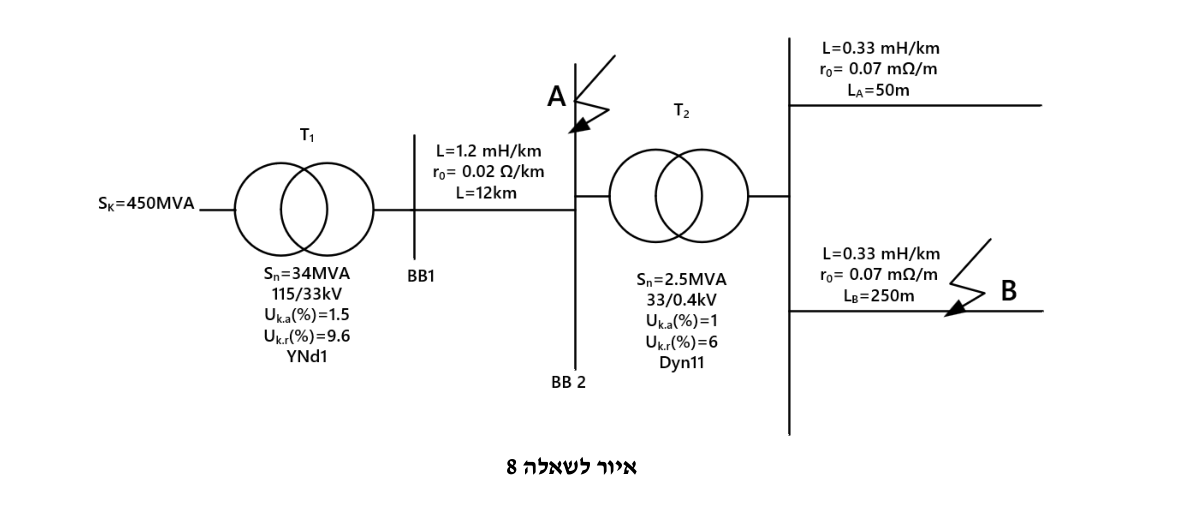

באיור לשאלה 8 נתונה מערכת (תדירות המערכת היא $60\,Hz$).
נתוני השנאים במערכת:

שנאי T1 — מתח $115/33 k V$ וקבוצת חיבורים YNd1, $S_{n} = 34 M V A$ , $U_{k . a} (%) = 1.5%$ , $U_{k . r} (%) = 9.6%$ .

שנאי T2 — מתח $33/0.4 k V$ וקבוצת חיבורים Dyn11, $S_{n} = 2.5 M V A$ , $U_{k . a} (%) = 1%$ , $U_{k . r} (%) = 6%$ .

א. (5 נק') חשבו את זרם הקצר התלת-מופעי המרבי בנקודה A. ב. (5 נק') חשבו את זרם הקצר התלת-מופעי המרבי בנקודה B. ג. (4 נק') חשבו את ערך הפסגה של זרם הקצר התלת-מופעי בנקודה B. ד. (6 נק') בהנחה שזווית המתח בזמן הקצר היא $φ_{U} = 25°$ , מהו גודל זרם הקצר בפאזה L1 ברגע $t = 0.015 sec$ ?

Question

באיור לשאלה 8 נתונה מערכת (תדירות המערכת היא $60\,Hz$).

נתוני השנאים במערכת:

שנאי T1 — מתח $115/33 k V$ וקבוצת חיבורים YNd1, $S_{n} = 34 M V A$ , $U_{k . a} (%) = 1.5%$ , $U_{k . r} (%) = 9.6%$ .

שנאי T2 — מתח $33/0.4 k V$ וקבוצת חיבורים Dyn11, $S_{n} = 2.5 M V A$ , $U_{k . a} (%) = 1%$ , $U_{k . r} (%) = 6%$ .

א. (5 נק') חשבו את זרם הקצר התלת-מופעי המרבי בנקודה A. ב. (5 נק') חשבו את זרם הקצר התלת-מופעי המרבי בנקודה B. ג. (4 נק') חשבו את ערך הפסגה של זרם הקצר התלת-מופעי בנקודה B. ד. (6 נק') בהנחה שזווית המתח בזמן הקצר היא $φ_{U} = 25°$ , מהו גודל זרם הקצר בפאזה L1 ברגע $t = 0.015 sec$ ?
