מפעל לוגיסטיקה למזון מוזן מרשת תלת-מופעית $13.8\,kV$, הספק הקצר של רשת $13.8\,kV$ הוא $200\,MVA$. שנאי ההספק המזין את המפעל נמצא בחדר השנאה ובעל הנתונים הבאים:
$S_{n} = 1250 k V A; \frac{U _{1}}{U _{2}} = \frac{13.8 k V}{0.4 k V}; Δ P_{C U} = 17 k W; Δ P_{C U} = 17 k W; u_{k} [%] = 6.6$

הלוח הראשי למתח נמוך במפעל מתוכנן להיות ממוקם בחדר החשמל הראשי שצמוד לחדר ההשנאה. המפעל בעל יסודות באדמה. לוח החשמל הראשי של המפעל במתח נמוך מזין ארבעה לוחות חשמל משניים. המתח הנמוך במפעל הוא $400 V$ . הטבלה מציגה את עומס המפעל.

לוח חשמל זרם העבודה הממושך [A] מקדם הספק בלוח החשמל
1 150 0.85 השראתי
2 191 0.9 השראתי
3 88 0.83 השראתי
4 278 0.8 השראתי

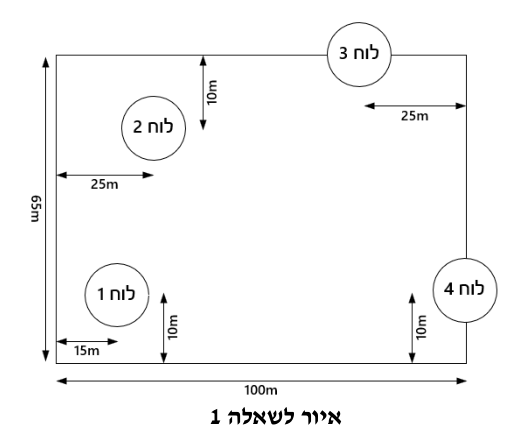

א. (2 נק') מהי שיטת ההגנה בפני חשמול במפעל? (נמקו את תשובתך). ב. (4 נק') קבעו מהו המיקום האידיאלי עבור הלוח הראשי של המתקן בהתאם לאיור המצורף. ג. (4 נק') מפסק הזרם הראשי תוכנן לבצע הפסקה במקרה של קצר בפסי הצבירה בלוח החשמל הראשי בזמן של $0.5 sec$ . מהי העמידות התרמית הנדרשת מפסי הצבירה בלוח במפרט היצרן (עמידות התרמית בדפי היצרן רשומה בעבור זמן של $2 sec$ )? ד. (5 נק') קו ההזנה המתוכנן מהלוח הראשי ללוח מספר 4 יותקן על גבי סולם כבלים, הטמפרטורה האופפת של האויר נעה בין $35° C$ ל- $45° C$ . הקו מורכב משני כבלים רב גידיים בעלי מוליך אלומיניום ובידוד המתאים ל- $90° C$ . על גבי סולם הכבלים מותקנים בצמידות עוד ארבעה כבלים רב גידיים. קבעו מהו שטח החתך המסחרי המינימלי הנדרש לקו ההזנה ללוח 4 מהיבט של העמסת יתר בלבד. ה. (5 נק') במפעל, הותקנו סוללות קבלים בשיטה קבוצתית. חשבו את גודל מפסק הזרם בהתאם לחוק החשמל עבור סוללת הקבלים הנדרשת עבור מקדם הספק של 0.92, עבור לוח מספר 4 בלבד.

Question

מפעל לוגיסטיקה למזון מוזן מרשת תלת-מופעית $13.8\,kV$, הספק הקצר של רשת $13.8\,kV$ הוא $200\,MVA$. שנאי ההספק המזין את המפעל נמצא בחדר השנאה ובעל הנתונים הבאים:

$S_{n} = 1250 k V A; \frac{U _{1}}{U _{2}} = \frac{13.8 k V}{0.4 k V}; Δ P_{C U} = 17 k W; Δ P_{C U} = 17 k W; u_{k} [%] = 6.6$

הלוח הראשי למתח נמוך במפעל מתוכנן להיות ממוקם בחדר החשמל הראשי שצמוד לחדר ההשנאה. המפעל בעל יסודות באדמה. לוח החשמל הראשי של המפעל במתח נמוך מזין ארבעה לוחות חשמל משניים. המתח הנמוך במפעל הוא $400 V$ . הטבלה מציגה את עומס המפעל.

לוח חשמל	זרם העבודה הממושך [A]	מקדם הספק בלוח החשמל
1	150	0.85 השראתי
2	191	0.9 השראתי
3	88	0.83 השראתי
4	278	0.8 השראתי

א. (2 נק') מהי שיטת ההגנה בפני חשמול במפעל? (נמקו את תשובתך). ב. (4 נק') קבעו מהו המיקום האידיאלי עבור הלוח הראשי של המתקן בהתאם לאיור המצורף. ג. (4 נק') מפסק הזרם הראשי תוכנן לבצע הפסקה במקרה של קצר בפסי הצבירה בלוח החשמל הראשי בזמן של $0.5 sec$ . מהי העמידות התרמית הנדרשת מפסי הצבירה בלוח במפרט היצרן (עמידות התרמית בדפי היצרן רשומה בעבור זמן של $2 sec$ )? ד. (5 נק') קו ההזנה המתוכנן מהלוח הראשי ללוח מספר 4 יותקן על גבי סולם כבלים, הטמפרטורה האופפת של האויר נעה בין $35° C$ ל- $45° C$ . הקו מורכב משני כבלים רב גידיים בעלי מוליך אלומיניום ובידוד המתאים ל- $90° C$ . על גבי סולם הכבלים מותקנים בצמידות עוד ארבעה כבלים רב גידיים. קבעו מהו שטח החתך המסחרי המינימלי הנדרש לקו ההזנה ללוח 4 מהיבט של העמסת יתר בלבד. ה. (5 נק') במפעל, הותקנו סוללות קבלים בשיטה קבוצתית. חשבו את גודל מפסק הזרם בהתאם לחוק החשמל עבור סוללת הקבלים הנדרשת עבור מקדם הספק של 0.92, עבור לוח מספר 4 בלבד.
