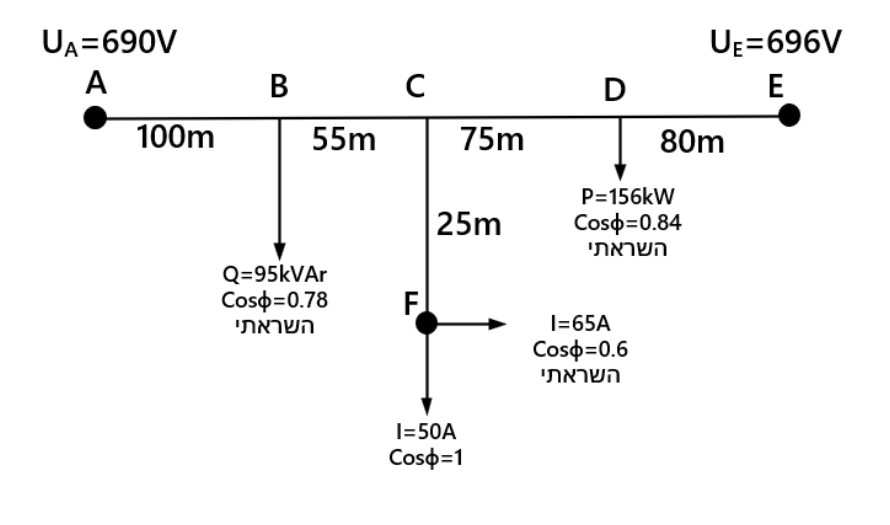

באיור לשאלה 3 נתונה רשת תלת-מופעית במתח נמוך. ההיגב ההשראתי של מוליכי הרשת זניח. מתח הרשת הנקוב הוא $0.69\,kV$. הרשת מוזנת משני מקורות מתח שונים, ידוע שמוליכי הרשת מנחושת הם בעלי התנגדות סגולית של $\rho = \frac{1}{58}\,\frac{\Omega\cdot mm^2}{m}$.

שטח החתך במקטעים ABCDE הוא $120m{m}^2$.

שטח החתך במקטע CF הוא $50m{m}^2$.

א. (7 נק') חשבו את הזרם בכל קטע וקטע. ב. (7 נק') באיזו נקודה המתח הוא המתח המזערי, מהו ערכו של מתח זה? ג. (6 נק') חשבו את הפסדי ההספק של הרשת.
