בגן החיות התנ"כי הותקנו לוחות חשמל עבור משאבות, ציוד בקרת אקלים ומצלמות. בכל הלוחות קיימים בתי תקע לשירות. ההזנה היא חד מופעית במתח של $230\,V$.

מוליכי ההזנה לכל אורכה של הרשת הם מנחושת $\rho =\frac{1}{58}\frac{\Omega \cdot m{m}^2}{m}$ וההיגב ההשראתי של מוליכי הקו הוא $0.05\Omega /km$.

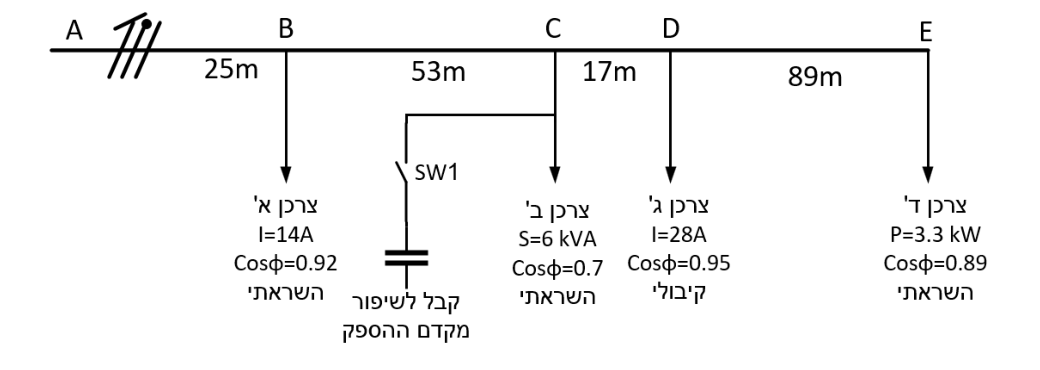

האיור הבא לשאלה 4 מתאר את המקטע הארוך ביותר של פריסת לוחות החשמל המחוברים זה לזה. מפסק SW1 מופסק.

א. (5 נק') בחרו את שטחי החתך התקניים בקטעי הרשת השונים לפי קריטריון של מינימום חומר כאשר מפל המתח המקסימלי הוא 3%. ב. (4 נק') חשבו את הפסדי הקו. ג. (3 נק') חשבו מהו גודל המתח בנקודה C. ד. (4 נק') חשבו מהי סוללת הקבלים המינימלית הנדרשת עבור התנאי שמקדם ההספק של צרכן ב' יהיה 0.95 לפחות. ה. (4 נק') חשבו מהו גודלו של נגד הפריקה עבור הקבל לשיפור מקדם ההספק בהתאם לדרישות חוק החשמל.
