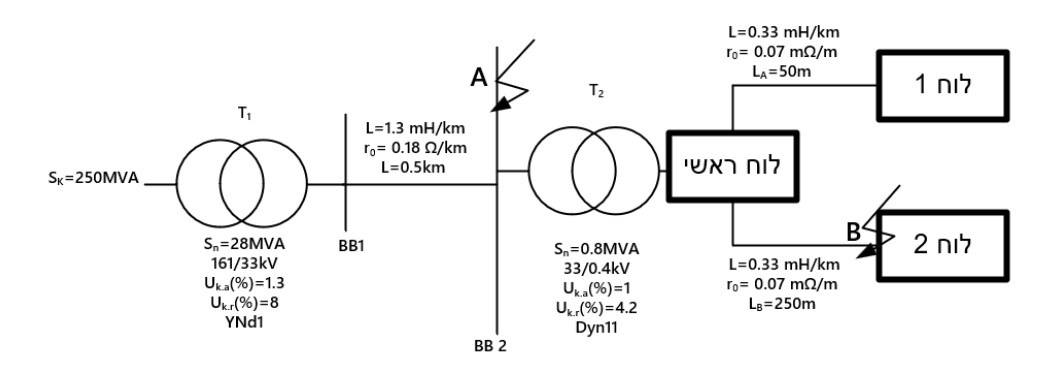

באיור לשאלה 8 נתונה המערכת הבאה (תדירות המערכת היא $50\,Hz$):
נתוני השנאים:

שנאי T1 — מתח $161/33 k V$ וקבוצת חיבורים YNd1, $S_{n} = 28 M V A$ , $U_{k . a} (%) = 1.3%$ , $U_{k . r} (%) = 8%$ .

שנאי T2 — מתח $33/0.4 k V$ וקבוצת חיבורים Dyn11, $S_{n} = 0.8 M V A$ , $U_{k . a} (%) = 1%$ , $U_{k . r} (%) = 4.2%$ .

לוחות החשמל המצוינים באיור הם מסוג 1 (לוחות מתכתיים).

א. (4 נק') חשבו את זרם הקצר התלת-מופעי המרבי בנקודה A. ב. (4 נק') חשבו את זרם הקצר התלת-מופעי המרבי בנקודה B. ג. (4 נק') חשבו את ערך הפסגה של זרם הקצר התלת-מופעי בנקודה B. ד. (4 נק') בהנחה שזווית המתח בזמן הקצר היא $φ_{U} = 15°$ , מהו גודל זרם הקצר בפאזה L2 ברגע $t = 0.012 sec$ ? ה. (4 נק') בעת תקלת חשמול בנקודה B, באיזה לוח חשמל נדרש שהמבטח ייפסק?

Question

באיור לשאלה 8 נתונה המערכת הבאה (תדירות המערכת היא $50\,Hz$):

נתוני השנאים:

שנאי T1 — מתח $161/33 k V$ וקבוצת חיבורים YNd1, $S_{n} = 28 M V A$ , $U_{k . a} (%) = 1.3%$ , $U_{k . r} (%) = 8%$ .

שנאי T2 — מתח $33/0.4 k V$ וקבוצת חיבורים Dyn11, $S_{n} = 0.8 M V A$ , $U_{k . a} (%) = 1%$ , $U_{k . r} (%) = 4.2%$ .

לוחות החשמל המצוינים באיור הם מסוג 1 (לוחות מתכתיים).

א. (4 נק') חשבו את זרם הקצר התלת-מופעי המרבי בנקודה A. ב. (4 נק') חשבו את זרם הקצר התלת-מופעי המרבי בנקודה B. ג. (4 נק') חשבו את ערך הפסגה של זרם הקצר התלת-מופעי בנקודה B. ד. (4 נק') בהנחה שזווית המתח בזמן הקצר היא $φ_{U} = 15°$ , מהו גודל זרם הקצר בפאזה L2 ברגע $t = 0.012 sec$ ? ה. (4 נק') בעת תקלת חשמול בנקודה B, באיזה לוח חשמל נדרש שהמבטח ייפסק?

באיור לשאלה 8 נתונה המערכת הבאה (תדירות המערכת היא $50\,Hz$):
