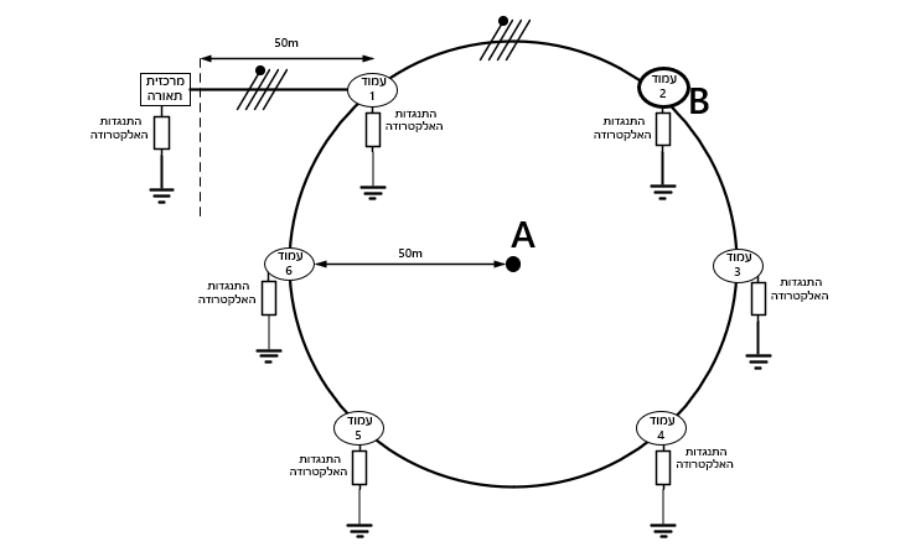

עמודי תאורה מתכתיים שעליהם מותקנים גופי תאורה מסוג 1 פרוסים לאורכו של מגרש, בין כל עמוד לעמוד סמוך קיים מרחק שווה. מרכזיית התאורה מוזנת משנאי על עמוד ואף היא נמצאת במרחק של $50\,m$ מהעמוד הראשון.

העמודים מתנשאים לגובה של $18m$ ובראשם הותקן גוף תאורה ובו נורת LED בעלת יעילות אורית של $175Lm/W$. פיזור שטף האור היוצא מגוף התאורה מתואר כחצי עיגול בעוצמת אור של $7500Cd$.

למרכזיית התאורה יש אלקטרודת הארקה, התנגדות האלקטרודה ביחס למסת האדמה שנמדדה הייתה $2\Omega$. לכל עמוד תאורה יש אלקטרודת הארקה שהתנגדותה שנמדדה ביחס למסת האדמה היא $1.5\Omega$.

ההזנה ממרכזיית התאורה היא בעלת שטח חתך אחיד לאורך העמודים בכבל בעל שטח חתך של $16m{m}^2$, מוליך נחושת (הזנח את היגב הכבל לכל אורכו), הכבל הוא בעל ארבעה מוליכים בלבד (לא קיים מוליך הארקה בכבל).

א. (5 נק') חשבו את רמת ההארה בנקודה A. ב. (5 נק') חשבו את רמת ההארה בנקודה B (לרגלי עמוד 2). ג. (3 נק') מהי שיטת ההגנה בפני חשמול בעמוד התאורה מספר 2? ד. (4 נק') מרכזיית התאורה בוצע חיבור בין מוליך האפס של רשת החשמל (PEN) לבין הארקת היסוד של מרכזיית התאורה. מהי שיטת ההגנה בפני חשמול של מרכזיית התאורה? ה. (3 נק') לאחר המפורט בסעיף ד', מהי שיטת ההגנה בפני חשמול של עמוד 2?
