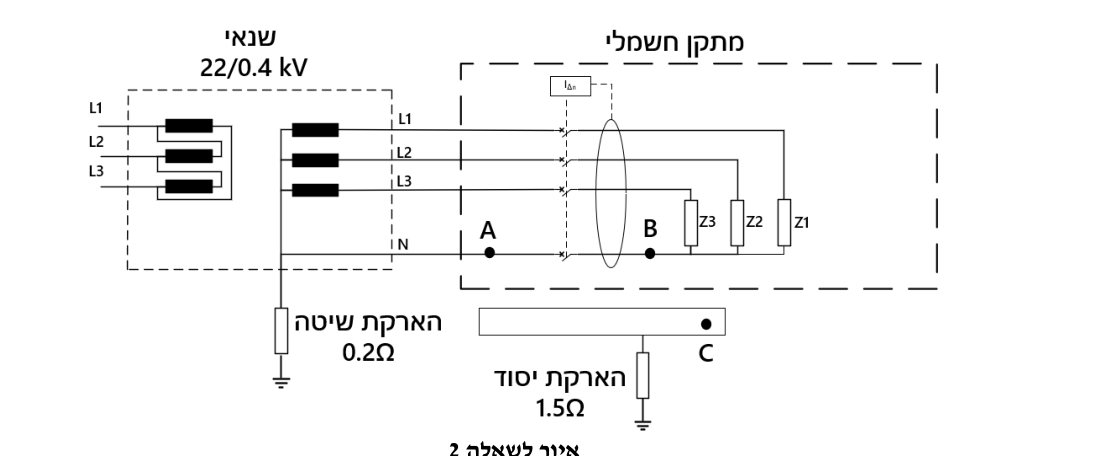

באיור לשאלה מוצגים עומסים חד מופעיים המחוברים לרשת החשמל. המתח הנקוב של הרשת הוא $400\,V$. העכבות נתונות בטבלה (לפי נתונים נקובים):

עכבת הצרכן $[Ω]$
$Z_{1}$ $4 + j 5$
$Z_{2}$ $6 + j 2$
$Z_{3}$ $3 - j 4$

א. (4 נק') חשבו את הזרם במוליך האפס. ב. (4 נק') חשבו את מקדם ההספק של המתקן החשמלי. ג. (4 נק') ציינו באילו שיטות הגנה בפני חשמול אסור לבצע הארקת שיטה. ד. (4 נק') נדרש ששיטת ההגנה בפני חשמול שתיושם במתקן היא TN-C-S. בין אילו שתי אותיות נדרש לבצע חיבור על מנת ליישם את השיטה (A-B/ A-C/ B-C)? מה יהיה צבעו של המוליך? ה. (4 נק') ציינו מה יהיה מתח עומס $Z_{1}$ במקרה של נתק בנקודה B.
