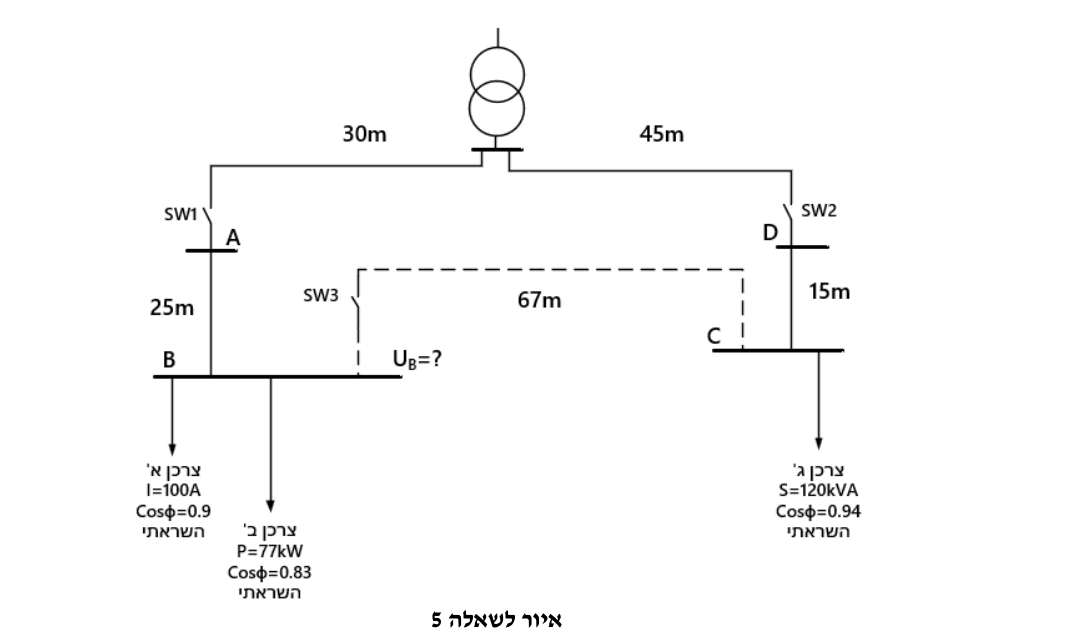

באיור לשאלה נתונה רשת תלת מופעית במתח נמוך של $400\,V$ (יש להניח שזהו המתח במוצא השנאי). ההיגב ההשראתי של מוליכי הרשת זניח. מפסקים SW1 ו-SW2 מחוברים ומפסק SW3 מופסק. מוליכי הרשת מנחושת הם בעלי התנגדות סגולית של $\rho=\frac{1}{58}\,\frac{\Omega\cdot mm^2}{m}$ ושטח החתך בכל המקטעים הוא $120\,mm^2$.

א. (4 נק') חשבו את המתח בנקודה B. ב. (4 נק') חשבו את הפסדי ההספק של הרשת. ג. (4 נק') לאחר חיבור של מפסק SW3, חשבו את המתח בנקודה B. ד. (4 נק') חשבו והסבירו באיזה מקרה (מפסק SW3 מופסק/ מחובר) הפסדי ההספק של הרשת יהיו קטנים יותר. ה. (4 נק') בהתאם לצפיפות זרם בנחושת של $2.2A/m{m}^2$ הסבירו האם מקרה שבו מפסקים SW1 ו-SW3 מחוברים ומפסק SW2 מופסק הוא אפשרי מהיבט העמסת יתר.
