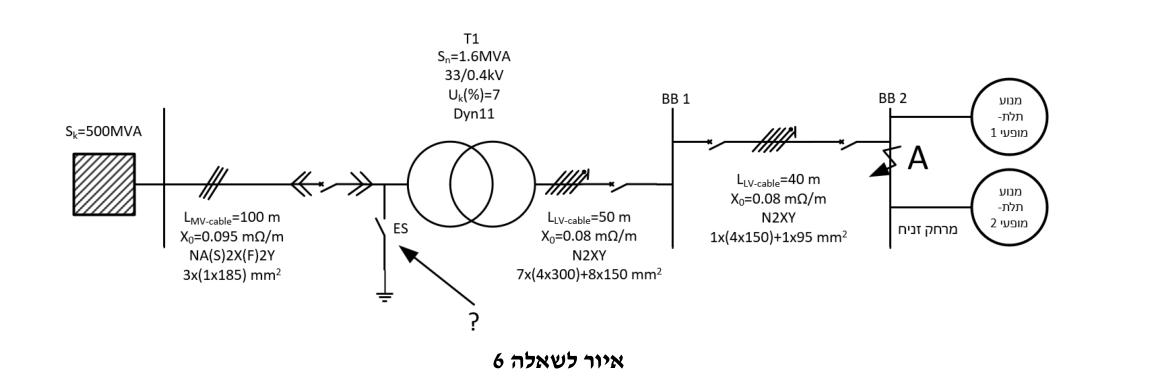

באיור נתונה המערכת הבאה (תדירות המערכת היא $50\,Hz$):
נתוני המכונות:

שנאי T1: מתחים נקובים $33/0.4 k V$ וקבוצת חיבורים YNd11, $U_{k} (%) = 7$ , $S_{n} = 1.6 M V A$ .

מנוע תלת-מופעי 1: מתח נקוב $0.4 k V$ , $P_{n} = 45 k W$ , $η = 0.87$ , $cos φ = 0.83$ , מקדם העמסה $β = 0.75$ , $I_{s t a r t} = 8 \cdot I_{n}$ .

מנוע תלת-מופעי 2: מתח נקוב $0.4 k V$ , $P_{n} = 34 k W$ , $η = 0.81$ , $cos φ = 0.78$ , מקדם העמסה $β = 1$ , $I_{s t a r t} = 8 \cdot I_{n}$ .

עובי הפס [cm] גובה הפס [cm] התקנת הפסים מרווח בין מבודדים של פס [cm] מאמץ הכפיפה של נחושת [kg/cm²] מרחק בין פסים של מופעים שונים [cm] מספר פסים למופע מודול אלסטיות [kg/cm²] משקל סגולי [kg/cm³]
0.5 4 מאונך 33 2500 5 פס בודד $1.1 \cdot 1 0^{6}$ $8.9 \cdot 1 0^{- 3}$

א. (4 נק') לפי אמות המידה של רשות החשמל, מהו הספק המנוע הנדרש בהתקן התנעה? ציינו את הסיבות לשימוש בהתקן כזה ומנו את השיטות השונות. ב. (4 נק') ציינו מהו ההתקן המסומן בסימן שאלה- ES ומהו תפקידו. ג. (4 נק') חשבו את ערך הפסגה של זרם הקצר התלת-מופעי בנקודה A. ד. (4 נק') הסבירו והוכיחו האם התקנת פס צבירה BB2 בהתאם לטבלה המצורפת תקינה מהיבט של כוחות אלקטרו-דינאמיים ותדירות טבעית. ה. (4 נק') חשבו את גודל סוללת הקבלים הנדרשת לשיפור מקדם ההספק בפס BB2 ל-0.93 וציינו איזו מערכת קבלים נדרשת אם מקדם ההעמסה של המנועים משתנה אך מקדם ההספק נדרש להיות קבוע.

Question

באיור נתונה המערכת הבאה (תדירות המערכת היא $50\,Hz$):

נתוני המכונות:

שנאי T1: מתחים נקובים $33/0.4 k V$ וקבוצת חיבורים YNd11, $U_{k} (%) = 7$ , $S_{n} = 1.6 M V A$ .

מנוע תלת-מופעי 1: מתח נקוב $0.4 k V$ , $P_{n} = 45 k W$ , $η = 0.87$ , $cos φ = 0.83$ , מקדם העמסה $β = 0.75$ , $I_{s t a r t} = 8 \cdot I_{n}$ .

מנוע תלת-מופעי 2: מתח נקוב $0.4 k V$ , $P_{n} = 34 k W$ , $η = 0.81$ , $cos φ = 0.78$ , מקדם העמסה $β = 1$ , $I_{s t a r t} = 8 \cdot I_{n}$ .

עובי הפס [cm]	גובה הפס [cm]	התקנת הפסים	מרווח בין מבודדים של פס [cm]	מאמץ הכפיפה של נחושת [kg/cm²]	מרחק בין פסים של מופעים שונים [cm]	מספר פסים למופע	מודול אלסטיות [kg/cm²]	משקל סגולי [kg/cm³]
0.5	4	מאונך	33	2500	5	פס בודד	$1.1 \cdot 1 0^{6}$	$8.9 \cdot 1 0^{- 3}$

א. (4 נק') לפי אמות המידה של רשות החשמל, מהו הספק המנוע הנדרש בהתקן התנעה? ציינו את הסיבות לשימוש בהתקן כזה ומנו את השיטות השונות. ב. (4 נק') ציינו מהו ההתקן המסומן בסימן שאלה- ES ומהו תפקידו. ג. (4 נק') חשבו את ערך הפסגה של זרם הקצר התלת-מופעי בנקודה A. ד. (4 נק') הסבירו והוכיחו האם התקנת פס צבירה BB2 בהתאם לטבלה המצורפת תקינה מהיבט של כוחות אלקטרו-דינאמיים ותדירות טבעית. ה. (4 נק') חשבו את גודל סוללת הקבלים הנדרשת לשיפור מקדם ההספק בפס BB2 ל-0.93 וציינו איזו מערכת קבלים נדרשת אם מקדם ההעמסה של המנועים משתנה אך מקדם ההספק נדרש להיות קבוע.

באיור נתונה המערכת הבאה (תדירות המערכת היא $50\,Hz$):
