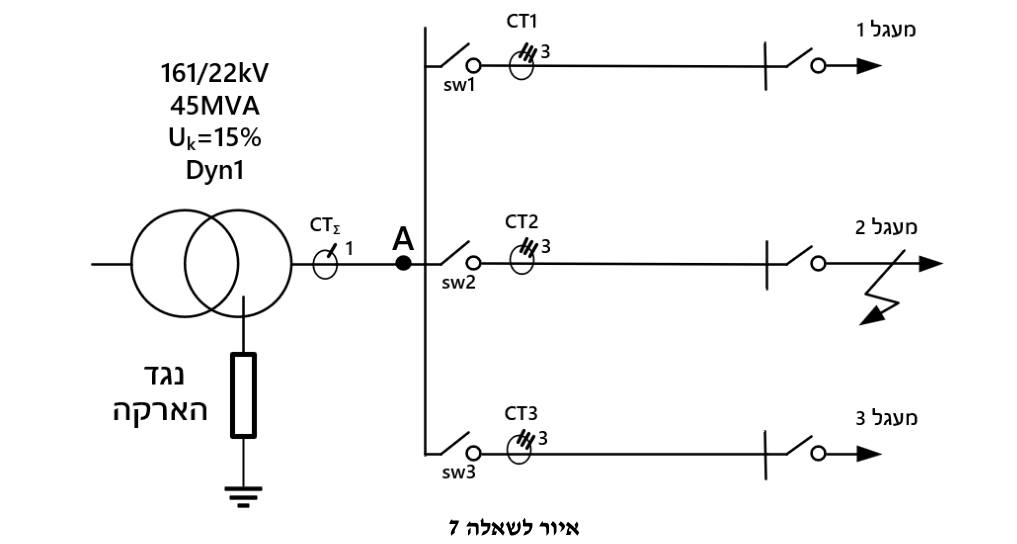

בתחנת משנה במרכז הארץ ($f=50\,Hz$), נקודת הכוכב במשני של שנאי ההספק ממתח עליון/מתח גבוה מחוברת להארקה באמצעות נגד הארקה. נגד הארקה מקטין את זרם התקלה כלפי הארקה (במקרה של תקלה בין פאזה לאדמה) בנקודה A באיור לכ-$150\,A$ בלבד. השנאי מזין את רשת החלוקה אשר בחלקה היא רשת עילית ובחלקה רשת כבלים תת קרקעית. קיבול הרשת העילית לכל פאזה כ-$0.01\times 10^{-6}\,\frac{F}{km}$ והקיבול של רשת הכבלים לכל פאזה כ-$0.2\times 10^{-6}\,\frac{F}{km}$. ההתנגדות האומית של המעגלים לכל אורכם כ-$0.15\,\Omega/km$ וההיגב ההשראתי של הרשת העילית הוא $0.4\,\Omega/km$ (ההיגב ההשראתי של רשת הכבלים ניתן להזניח).
לפניך אורכים של הרשתות השונות עבור כל מעגל:
| מעגל | אורך הרשת העילית [ק"מ] | אורך רשת הכבלים [ק"מ] | הספק בקצה המעגל [MVA] | מקדם הספק |
|---|---|---|---|---|
| מעגל 1 | 3 | 12 | 10 | 0.8 מפגר |
| מעגל 2 | 0 | 14 | 10 | 0.8 מפגר |
| מעגל 3 | 12 | 4 | 10 | 0.8 מפגר |
מתח הרשת הנקוב הוא . יש להיעזר באיור המצורף.
א. (5 נק') חשבו את ההספק בנקודה A (יש להתחשב בהפסדים). ב. (5 נק') במצב קצר חד פאזי בין פאזה L3 לאדמה במעגל 2 (כמתואר באיור), חשבו מהו גודל זרם התקלה. ג. (5 נק') קבעו מהו יחס ההשנאה של שנאי הזרם המסכם . ד. (5 נק') במצב קצר דו-פאזי בין פאזה L3 לפאזה L1 במעגל 2 (כמתואר באיור), איזה שנאי זרם יזהה או יזהו את התקלה המתוארת?
