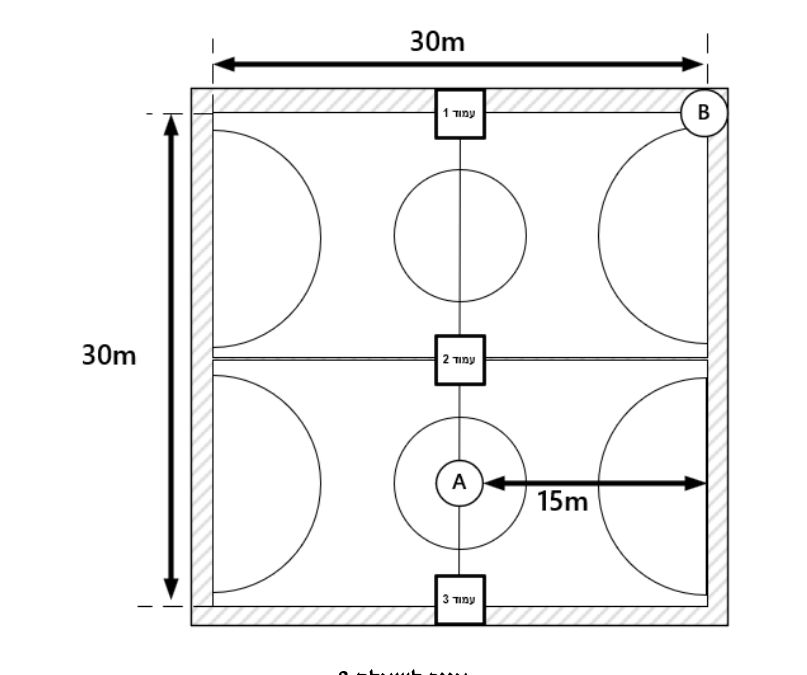

במתחם ספורט, ישנם שני מגרשי ספורט בצמידות זה לזה כמתואר באיור. מותקנים שלושה עמודי תאורה מתכתיים זהים הממוקמים במתחם, על כל עמוד תאורה מותקנים ארבעה גופי תאורת לד. גובה עמוד התאורה כ-8 מטרים וכל גוף תאורה בעל נצילות אורית של $150\,Lm/W$. פיזור האור שווה לכל הכיוונים בצורת חצי עיגול. כל גוף תאורה בהספק של $400\,W$. כל גוף תאורה הוא חד פאזי כך שהמתח הנקוב של הרשת הוא $230\,V$.

א. (4 נק') ציינו מהן שיטות ההגנה בפני חשמול שיכולות להיות מיושמות להגנה בפני חשמול בעמודי התאורה. ב. (4 נק') חשבו את רמת ההארה בנקודה A. ג. (4 נק') חשבו את רמת ההארה בנקודה B. ד. (4 נק') לפי חוק החשמל וההתקנה המתוארת בשאלה, מה התכונה הבטיחותית הנדרשת למפסק בעמוד התאורה? ה. (4 נק') שרטטו סכמה חשמלית של מעגל תאורה הפועל בהתבסס על התקן פוטו-צל (Photo cell).
