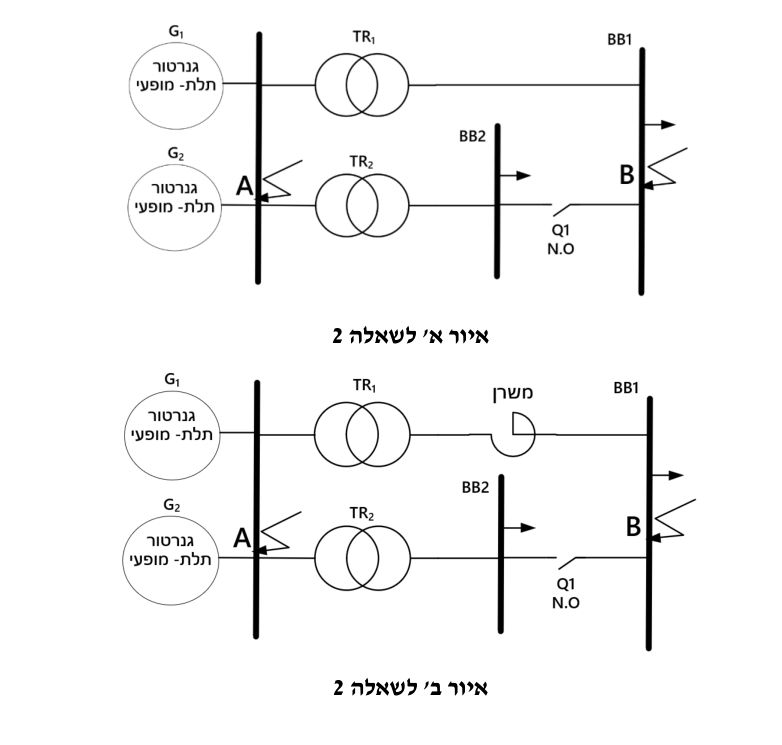

בשרטוט מתוארת מערכת חשמל של אוניית תובלה. משטר עבודה רגיל: מפסק Q1 מופסק.
נתונים:

גנרטורים G1 ו-G2:

$P_{n} = 3 M W; cos φ = 0.8; U_{n} = 6.9 k V; u_{k} [%] = 11$

שנאי TR1 ו-TR2:

$S_{n} = 3500 k V A; \frac{U _{1}}{U _{2}} = \frac{6.9 k V}{0.4 k V}; Δ P_{C U} = 23 k W; Δ P_{F E} = 4 k W; u_{k} [%] = 8$

א. (4 נק') במשטר עבודה רגיל לפי איור א', חשבו את ערך הפסגה של זרם הקצר התלת-מופעי בנקודה A. ב. (4 נק') במשטר עבודה רגיל לפי איור א', חשבו את גודל זרם הקצר התלת מופעי בפס צבירה BB1 (בנקודה B). ג. (4 נק') במשטר עבודה רגיל לפי איור ב', חשבו את גודל המשרן (מגביל זרם קצר) כך שזרם הקצר התלת מופעי בפס צבירה BB1 (בנקודה B) לא יעלה על $15 k A$ . ד. (4 נק') קבעו מה יהיה כושר הניתוק של מפסק Q1 לפי איור ב'. ה. (4 נק') הסבירו בצורה איכותית שתי היתרונות ושתי חסרונות של רכיבים המגבילים את זרם הקצר כמתואר בשאלה באיור ב'.

Question

בשרטוט מתוארת מערכת חשמל של אוניית תובלה. משטר עבודה רגיל: מפסק Q1 מופסק.

נתונים:

גנרטורים G1 ו-G2:

$P_{n} = 3 M W; cos φ = 0.8; U_{n} = 6.9 k V; u_{k} [%] = 11$

שנאי TR1 ו-TR2:

$S_{n} = 3500 k V A; \frac{U _{1}}{U _{2}} = \frac{6.9 k V}{0.4 k V}; Δ P_{C U} = 23 k W; Δ P_{F E} = 4 k W; u_{k} [%] = 8$

א. (4 נק') במשטר עבודה רגיל לפי איור א', חשבו את ערך הפסגה של זרם הקצר התלת-מופעי בנקודה A. ב. (4 נק') במשטר עבודה רגיל לפי איור א', חשבו את גודל זרם הקצר התלת מופעי בפס צבירה BB1 (בנקודה B). ג. (4 נק') במשטר עבודה רגיל לפי איור ב', חשבו את גודל המשרן (מגביל זרם קצר) כך שזרם הקצר התלת מופעי בפס צבירה BB1 (בנקודה B) לא יעלה על $15 k A$ . ד. (4 נק') קבעו מה יהיה כושר הניתוק של מפסק Q1 לפי איור ב'. ה. (4 נק') הסבירו בצורה איכותית שתי היתרונות ושתי חסרונות של רכיבים המגבילים את זרם הקצר כמתואר בשאלה באיור ב'.
