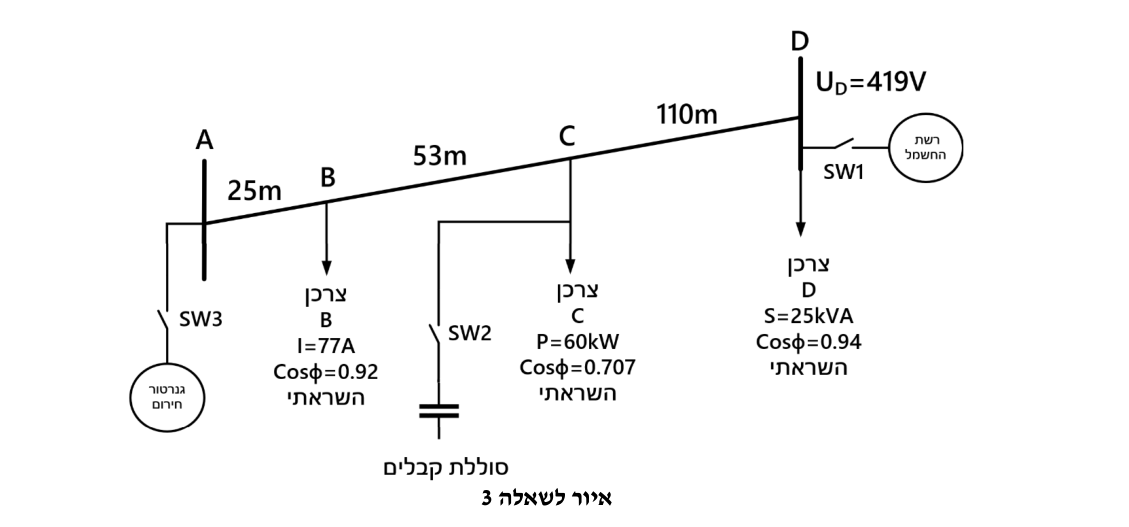

באיור לשאלה נתונה רשת תלת מופעית במתח נמוך, מתח הרשת הנקוב הוא $0.4\,kV$. הרשת מוזנת מרשת החשמל ובמקרה חירום של אי אספקת חשמל מרשת החשמל, הרשת מוזנת מגנרטור חירום. ידוע שמוליכי הרשת מנחושת הם בעלי התנגדות סגולית של $\rho = \frac{1}{58}\,\frac{\Omega\cdot mm^2}{m}$. ההיגב ההשראתי של מוליכי הרשת $0.12\,\Omega/km$. שטח החתך במקטעים ABCD הוא $70\,mm^2$.

א. (4 נק') חשבו את הזרם בכל קטע וקטע (מפסק SW1 מחובר בלבד). ב. (4 נק') חשבו מהי סוללת הקבלים הנדרש כך שבנקודה C המתח יהיה לפחות $410V$ (מפסקים SW1 ו-SW2 מחוברים). ג. (4 נק') חשבו את הפסדי ההספק של הרשת (מפסקים SW1 ו-SW2 מחוברים). ד. (4 נק') הניחו שרשת החשמל מופסקת והגנרטור חירום של המתקן מזין את המתקן. קבעו מה יהיה גודל המתח הנדרש בהדקי הגנרטור (בנקודה A) על מנת שהמתח בנקודה C יהיה לפחות $410V$ (הניחו שמפסקים SW1 ו-SW2 מופסקים ומפסק SW3 מחובר). ה. (4 נק') בהתאם לדרישות חוק החשמל, ציינו מה הדרישות עבור הבדיקות הנדרשות לגנרטור המתואר בשאלה.
