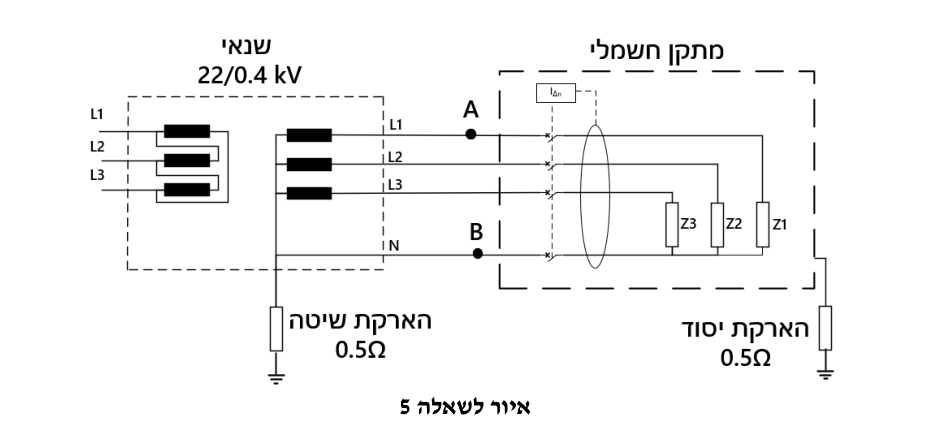

באיור לשאלה מוצגים עומסים חד מופעיים המחוברים לרשת החשמל. המתח הנקוב של הרשת הוא $400\,V$. העכבות נתונות בטבלה (לפי נתונים נקובים):

עכבת הצרכן $[Ω]$
Z1 $2.5 + j 3.5$
Z2 $0.75 + j 1.6$
Z3 $5.5 - j 6.3$

א. (4 נק') קבעו מהי שיטת ההגנה בפני חשמול של המתקן? מהו הערך המרבי הנדרש עבור התנגדות אלקטרודת הארקה ביחס למסת האדמה בהתאם לדרישות תקנות החשמל? ב. (4 נק') חשבו את הזרם במוליך האפס. ג. (4 נק') חשבו את מקדם ההספק של המתקן החשמלי. ד. (4 נק') חשבו מהו גודל המתח עבור עומס Z2 בניתוק של פאזה L1 (בנקודה A). ה. (4 נק') ציינו מהו הרכיב החשמלי הקיים במתקן החשמלי (בהתאם לאיור) הסבירו ונמקו האם תתבצע הפסקה כאשר יהיה ניתוק במוליך ה-N (בנקודה B).
