בתחנת משנה במרכז הארץ ($f=50\,Hz$), נקודת הכוכב במשני של שנאי ההספק ממתח עליון/מתח גבוה מבודדת. השנאי מזין את רשת החלוקה אשר בחלקה היא רשת עילית ובחלקה רשת כבלים תת קרקעית. קיבול הרשת העילית לכל פאזה כ- $0.009\times10^{-6}\,\frac{F}{km}$ והקיבול של רשת הכבלים לכל פאזה כ- $170\times10^{-9}\,\frac{F}{km}$.
לפניך אורכים של הרשתות השונות עבור כל מעגל:
| מעגל | אורך הרשת העילית [ק"מ] | אורך רשת הכבלים [ק"מ] |
|---|---|---|
| מעגל 1 | 3 | 12 |
| מעגל 2 | 23 | 4 |
| מעגל 3 | 12 | 4 |

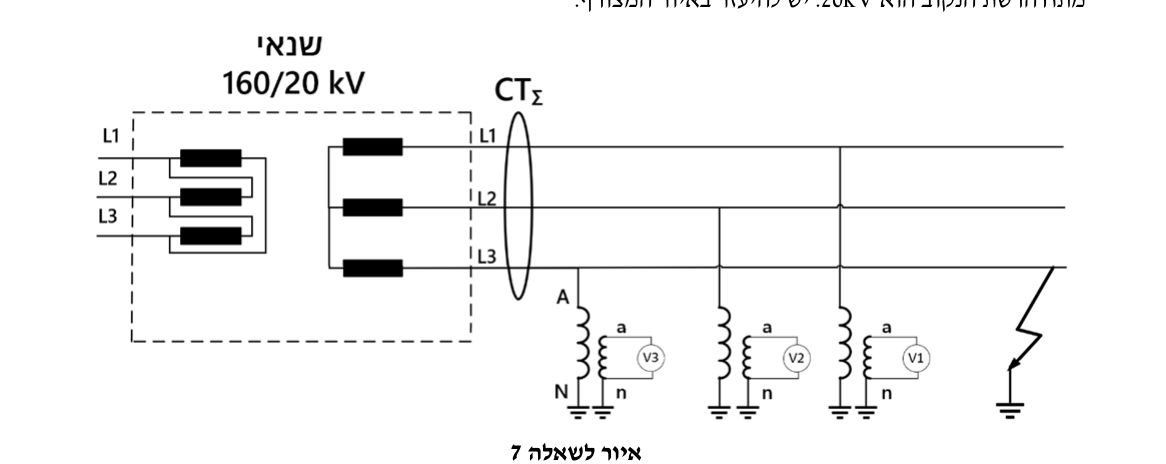

מתח הרשת הנקוב הוא . יש להיעזר באיור המצורף.
א. (4 נק') חשבו מהו גודל הזרם הקיבולי בפאזה L2 במצב תקין של הרשת. ב. (4 נק') במצב קצר חד פאזי בין פאזה L3 לאדמה, חשבו מהו גודל הזרם הקיבולי אשר יימדד בפאזה L2. ג. (4 נק') במצב קצר חד פאזי בין פאזה L3 לאדמה, חשבו מהו גודל הזרם הקיבולי אשר יימדד בשנאי זרם . ד. (4 נק') במצב קצר חד פאזי בין פאזה L3 לאדמה, מה יהיה גודל המתח בין הדקים A-N של שנאי המתח? ה. (4 נק') שנאי המתח הם עם יחס השנאה של , במצב קצר חד פאזי בין פאזה L3 לאדמה מה יהיה המתח שימדד במד המתח V2?
