מפעל מקבל הזנה תלת מופעית במתח $400\,V$.

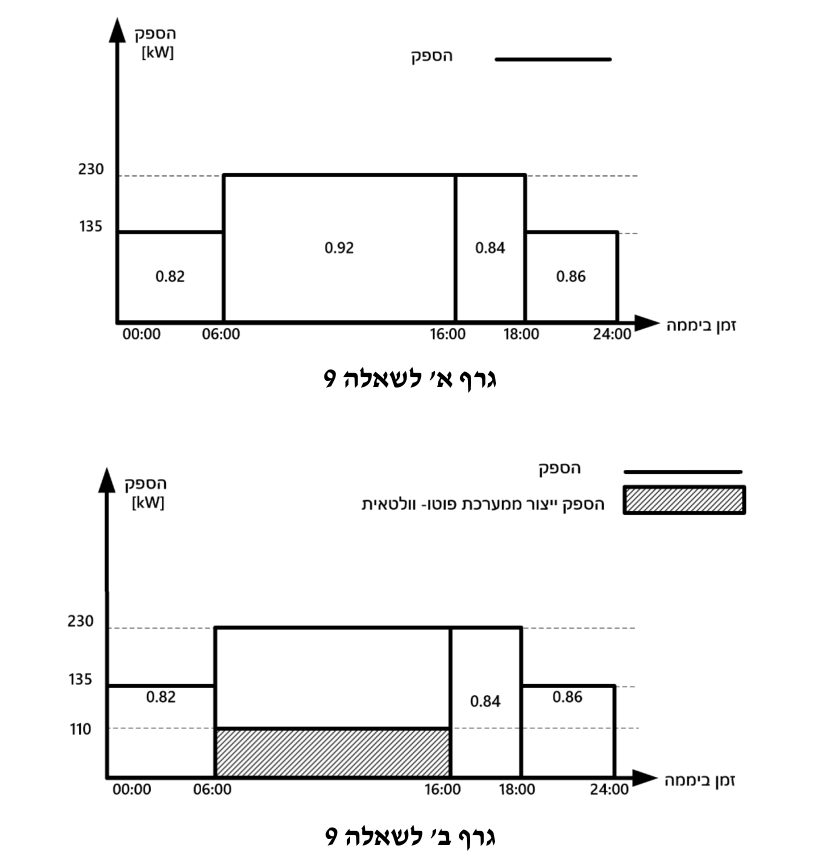

בגרף מתוארים עקומת העמסה יומית ומקדם ההספק של המתקן. הניחו שמקדם ההספק השראתי.

(גרף א': עקומת העמסה — $135kW$ בין 00:00–06:00 עם מקדם הספק 0.82; $230kW$ בין 06:00–16:00 עם מקדם הספק 0.92; $230kW$ בין 16:00–18:00 עם מקדם הספק 0.84; $135kW$ בין 18:00–24:00 עם מקדם הספק 0.86. גרף ב': אותה עקומה בתוספת הספק ייצור ממערכת פוטו-וולטאית של $110kW$ בין 06:00–16:00.)

א. (4 נק') חשבו את ההספק המדומה המקסימלי של המפעל לפי גרף א'. ב. (4 נק') חשבו את האנרגיה היומית של המתקן החשמלי לפי גרף א'. ג. (4 נק') חשבו את מקדם ההספק הממוצע של המפעל לפי גרף א'. ד. (4 נק') נדרש לתכנן סוללת קבלים כך שמקדם ההספק הממוצע יהיה 0.92. חשבו מה יהיה גודל סוללת הקבלים. ה. (4 נק') הותקנה מערכת פוטו-וולטאית במפעל (הניחו שמקדם הספק המערכת הוא 1). קבעו מה יהיה מקדם ההספק הממוצע של המפעל ביממה לפי גרף ב'? (לא נדרש להתחשב בסוללת הקבלים שחושבה בסעיף ד').
