בבית פרטי תוכננה התקנה של עמדת טעינה בהספק של $22\,kW$, מקדם ההספק של עמדת הטעינה הוא $0.95$. המפסק הראשי בלוח החשמל של הבית הפרטי הוא $3\times40A$ הניחו שמקדם ההספק של המתקן הוא $0.95$. המא"זים בלוח החשמל ממשפחת C בלבד. בטבלה א' מצורפים המעגלים/הצרכנים הקיימים בבית:

(טבלה לשאלה 1)

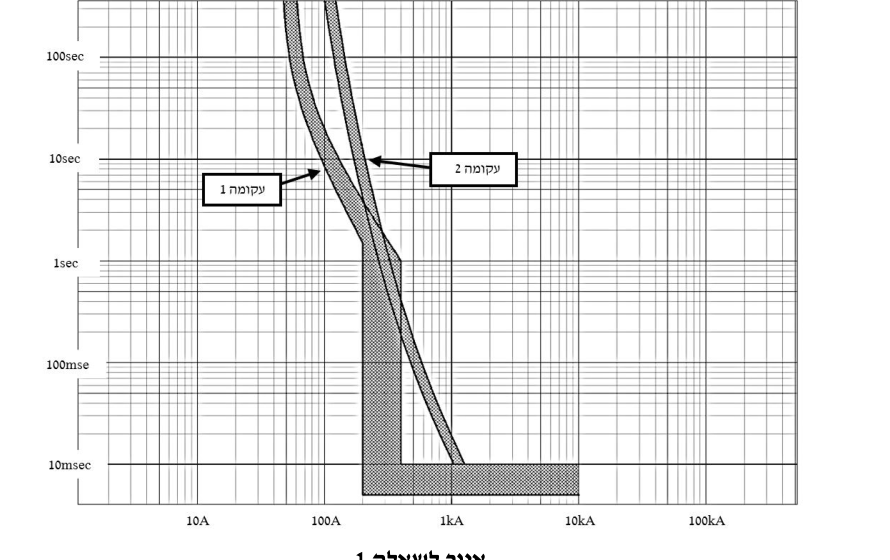

א. (4 נק') כבל ההזנה לעמדת הטעינה ($5$ גידים בכבל ההזנה) מותקן בצינור בקרקע. כאשר טמפרטורת האדמה היא $40°C$ וההתנגדות התרמית הסגולית של הקרקע היא $2.5\frac{K\cdot m}{W}$. הכבל בעל מוליכי נחושת ובידוד XLPE. קבעו מהו שטח החתך המינימלי הנדרש בהתאם לתקנות החשמל? ב. (4 נק') בהתאם לדרישות חוק החשמל והתקנת הכבל המתוארת, מהו שטח החתך המינימלי של מוליך הארקה בכבל ההזנה לעמדת הטעינה? ג. (4 נק') בהתאם לטבלה א', קבעו האם נדרש לבצע הגדלת חיבור לבית הפרטי? ד. (4 נק') על סמך האיור המצורף, קבעו מהי כל עקומה באיור (נתיך של חח"י/ מבטח ראשי בבית הפרטי) ומהי עכבת לולאת התקלה המרבית שתהווה גבול לסלקטיביות בין התקני ההגנה. ה. (4 נק') מארון חלוקה של בעלת רשת החשמל (פילר) ללוח הראשי של הבית הפרטי קיימים ארבע מוליכים בלבד. מהי שיטת ההגנה בפני חשמול של הבית הפרטי? הסבירו מהי לולאת התקלה ופרטו את מסלולה במקרה המתואר?
