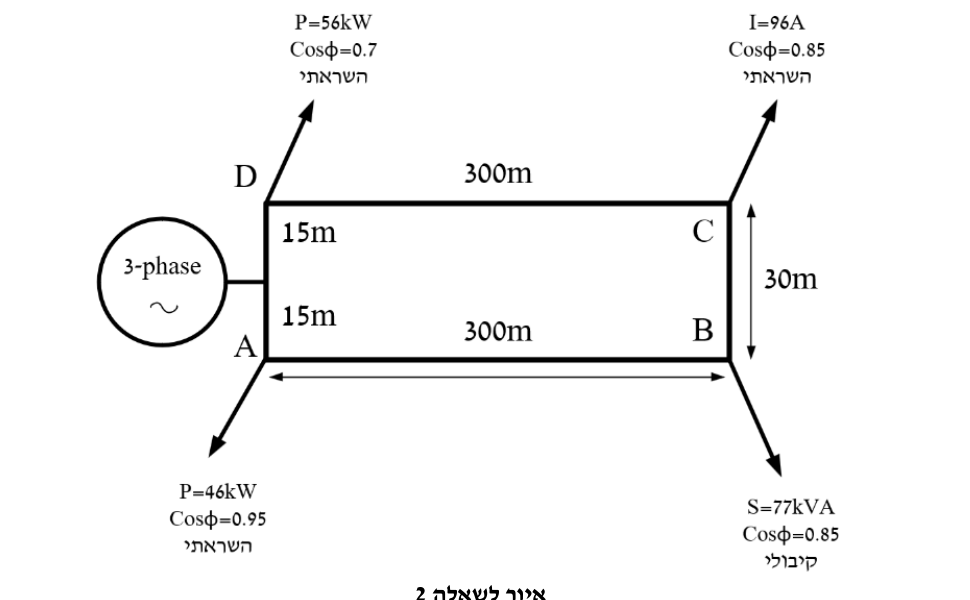

באיור לשאלה נתונה רשת תלת מופעית טבעתית. ההיגב ההשראתי של מוליכי הרשת הוא $0.1\,\Omega/km$ ומוליכי הרשת מנחושת $\left(\rho=\frac{1}{58}\,\frac{\Omega\cdot mm^2}{m}\right)$. מתח הרשת הנקוב הוא $400V$.

א. (5 נק') חשבו את ההספק בכל קטע וקטע. ב. (5 נק') חשבו וקבעו את שטח החתך האחיד (מסחרי) של מוליכי הרשת, אם ידוע שמגבלת מפלי המתח המקסימלית ברשת היא $4\%$ בלבד. ג. (5 נק') קבע את הנקודה שבה המתח הוא המתח המזערי וחשב את ערכו. ד. (5 נק') קבעו באיזו נקודה (A/B/C/D) זרם הקצר יהיה מרבי וחשבו אותו.
