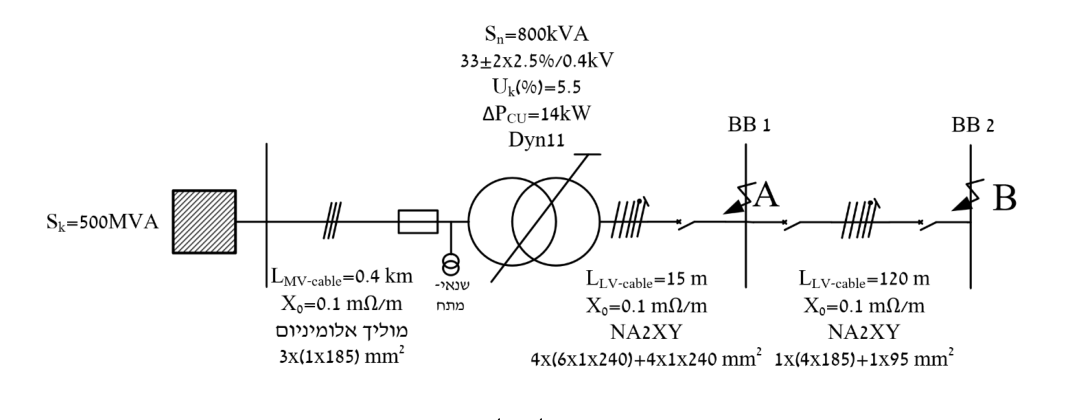

באיור לשאלה 3 נתונה המערכת הבאה. לבניין רב קומות מגיע קו הזנה במתח גבוה. לבניין יש שנאי הספק של $800kVA$, נתוני השנאי מפורטים בסרטוט המצורף. השנאי הוא בעל משנה דרגות לא בעומס $33\pm2\times2.5\%/0.4kV$. פסי הצבירה BB1 ו-BB2 עשויים מנחושת. מתח ההזנה הנמדד בין הפאזות לאדמה בצד המתח הגבוה הוא $20.8kV$.

א. (5 נק') לפי נתוני השאלה קבעו מהי דרגת השנאי בהתאם למתואר בשאלה כך שהמתח בצד המתח הנמוך יהיה הקרוב ביותר ל-$400V$. הניחו שהשנאי מועמס בעומס הנקוב ומקדם הספק העומס הוא $0.9$. ב. (5 נק') חשבו את זרם הקצר התלת מופעי המתמיד (בהתייחס לסרטוט בלבד) בנקודה A. ג. (5 נק') חשבו מהו ערכו המקסימלי של זרם הקצר בנקודה B. ד. (2 נק') ציינו ארבע דרישות שונות לפחות עבור חדר החשמל המשמש שנאי. ה. (3 נק') לבניין קיימת ערכת גנרטור המזינה מעגלי חירום. בלוח החירום קיימת מערכת החלפה אוטומטית. בחדר גנרטור ובחדר השנאי קיים מוליך עם השילוט "הארקת שיטה". קבעו מהי שיטת ההגנה בפני חשמול של המתקן במשטר תקין ובמשטר גיבוי וכיצד מערכת ההחלפה האוטומטית נדרשת להיות (מספר הקטבים במערכת ההחלפה).
