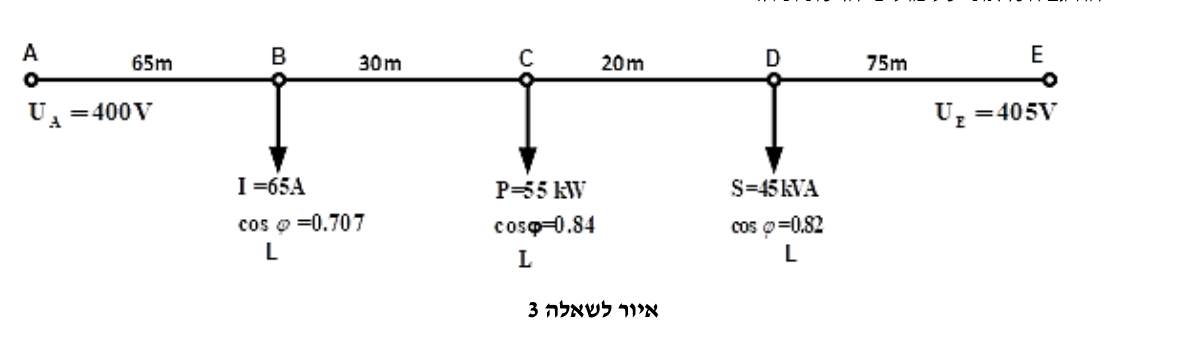

באיור לשאלה נתונה רשת תלת מופעית במתח נמוך, הרשת מוזנת מרשת חברת החשמל - שני מקורות הזנה במתחים שונים $U_A = 400V$ ו-$U_E = 405V$, ידוע שמוליכי הרשת מנחושת $\gamma = 57\,\frac{m}{\Omega mm^2}$, שטח החתך $50\,mm^2$.
ההיגב ההשראתי של מוליכי הרשת זניח.

א. (10 נק') 1. חשבו את הזרם היוצא מכל אחד מהמקורות כאשר $U_{A} = U_{E} = 400 V$ . יש להציג את הערכים בביטוי מרוכב (פולארי או קרתזי). 2. חשבו את הזרם שזורם ברשת בהנחה שכל העומסים מנותקים ושהמתחים הם לפי הרשום בשאלה $U_{A} = 400 V$ ו- $U_{E} = 405 V$ . 3. חשבו את הזרם האמיתי בכל קטע וקטע לאחר חיבור העומסים ובהנחה שהמתחים שונים (כפי שמוצג בתרשים), יש להציג את הערכים בביטוי מרוכב (פולארי או קרתזי). ב. (5 נק') קבעו את הנקודה בה המתח מזערי וחשבו את ערכו. ג. (5 נק') חשבו את הפסדי הספק הפעילים הכוללים ברשת.
