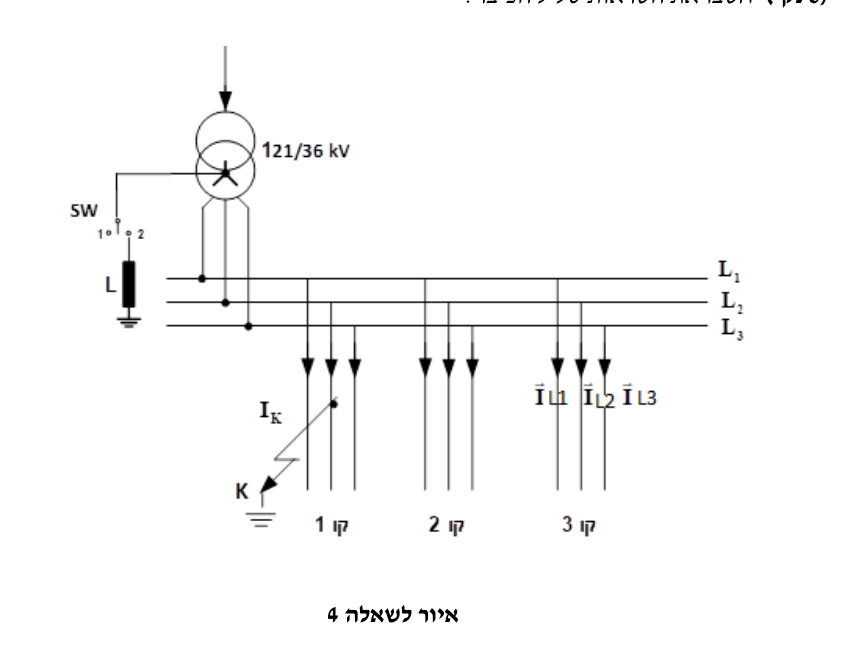

בתחנת משנה ($f=50Hz$), נקודת הכוכב במשני של שנאי ההספק מחוברת לסליל כיבוי.

השנאי מזין רשת חלוקה עם כבלים מותקנים במישרין באדמה הכוללת שלושה מעגלים (קווים) זהים. קיבול הכבלים לכל פאזה $C_0=0.16\mu F/km$. האורך של כל מעגל (קו) $20km$ כ"א. הניחו שכאשר כל העומסים בקווי ההזנה מנותקים, והמפסק SW במצב 1 (סליל כיבוי מנותק), מתרחש קצר חד מופעי לאדמה בפאזה $L_2$. ביטוי המתחים המופעים במצב תקין הוא: ${\overline{U}}_{L1}=U_{Ph}\sin \omega t$ ${\overline{U}}_{L2}=U_{Ph}\sin (\omega t-120^0)$ ${\overline{U}}_{L3}=U_{Ph}\sin (\omega t+120^0)$

א. (10 נק') חשבו את עוצמת זרם הקצר $I_K$ במקום התקלה (גודל וזווית). ב. (4 נק') שרטטו דיאגראמת מתחים וזרמים בנקודת התקלה K. ג. (6 נק') מחברים את סליל כיבוי ובמקום תקלה נמדד זרם של $10A$ (אופי השראתי). חשבו את השראות סליל הכיבוי.
