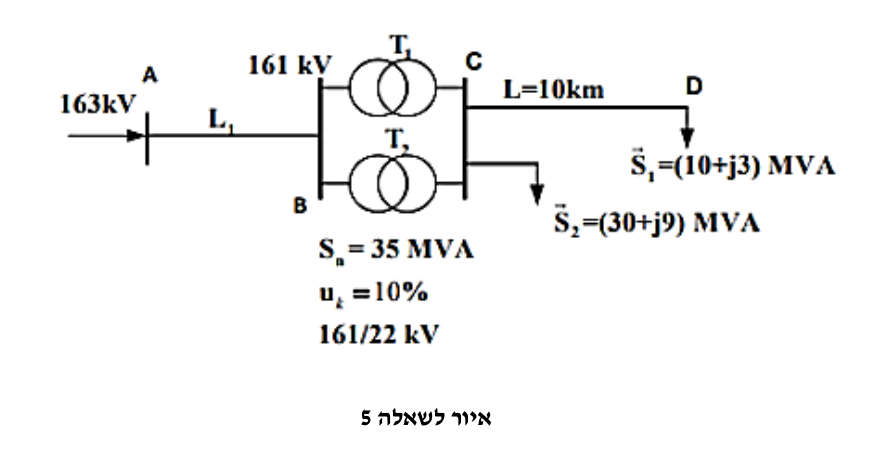

באיור לשאלה 5 נתון עומס המוזן משני שנאים זהים המחוברים במקביל.
לשנאים T1 ו-T2 יש משנה דרגות לוויסות המתח בצד הראשוני שלהם, ויסות המתח מתבצע באופן אוטומטי ללא הפסקת המתח לעומס. כל דרגה מאפשרת ויסות של $2.5%$ . השנאים מוזנים באמצעות קו מתח עליון, מפל המתח בקו L1 הוא $1%$ . נתוני קו ההזנה המחובר לעומס מהשנאים $X_{0} = 0.35 Ω/ k m$ ו- $R_{0} = 0.23 Ω/ k m$ .

א. (5 נק') חשבו את מפל המתח בקו המוזן במתח גבוה מצדם המשני של השנאים (בקטע CD). ב. (5 נק') חשבו את מפל המתח בכל אחד מהשנאים. ג. (10 נק') חשבו את מספר הדרגות הדרוש לוויסות המתח בשנאי כדי להבטיח מתח נומינלי של $22 k V$ לפחות בהדקי העומס S1, כאשר נמדד מתח של $163 k V$ בנקודה A.

Question

באיור לשאלה 5 נתון עומס המוזן משני שנאים זהים המחוברים במקביל.

לשנאים T1 ו-T2 יש משנה דרגות לוויסות המתח בצד הראשוני שלהם, ויסות המתח מתבצע באופן אוטומטי ללא הפסקת המתח לעומס. כל דרגה מאפשרת ויסות של $2.5%$ . השנאים מוזנים באמצעות קו מתח עליון, מפל המתח בקו L1 הוא $1%$ . נתוני קו ההזנה המחובר לעומס מהשנאים $X_{0} = 0.35 Ω/ k m$ ו- $R_{0} = 0.23 Ω/ k m$ .

א. (5 נק') חשבו את מפל המתח בקו המוזן במתח גבוה מצדם המשני של השנאים (בקטע CD). ב. (5 נק') חשבו את מפל המתח בכל אחד מהשנאים. ג. (10 נק') חשבו את מספר הדרגות הדרוש לוויסות המתח בשנאי כדי להבטיח מתח נומינלי של $22 k V$ לפחות בהדקי העומס S1, כאשר נמדד מתח של $163 k V$ בנקודה A.

באיור לשאלה 5 נתון עומס המוזן משני שנאים זהים המחוברים במקביל.
