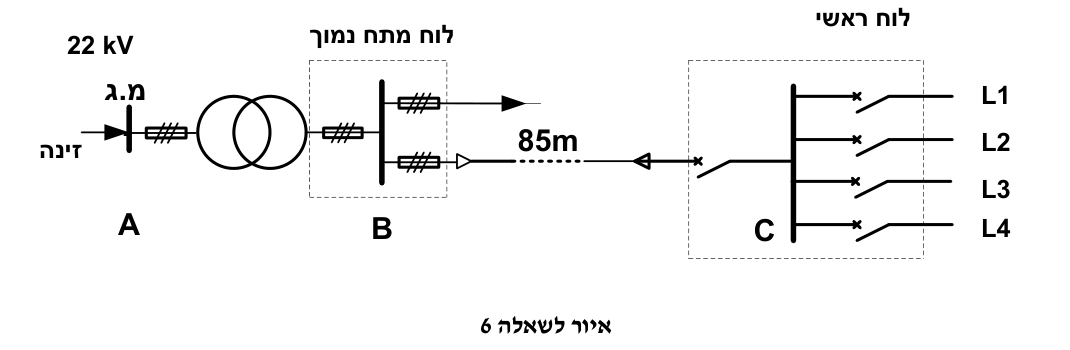

מפעל תעשייתי מוזן משנאי $22/0.4\,kV,\ 1600\,kVA$. הספק הקצר של הרשת המזינה את השנאי $400\,MVA$. נתוני השנאי: $S=1600\,KVA$, $u_k=6\%$, $\Delta P_{Fe}=2.5\,kW$, $\Delta P_{cu}=15\,kW$.

הזנת הלוח הראשי נעשית באמצעות שישה כבלים רב-גידיים העשויים נחושת בידוד $90^{0}C$, המונחים על מגש רשת בשכבה אחת. טמפרטורה אופפת $50^{0}C$. התנגדות סגולית של הנחושת $\rho =\frac{1}{57}\frac{\Omega m{m}^2}{m}$. ההיגב ההשראתי של המוליכים בכבל $X_0=0.077\Omega /km$.

א. (5 נק') קבעו את שטח החתך של המוליכים בכבל ההזנה של המפעל בהנחה שהספק הצריכה של המפעל שווה ל-$60\%$ מהספקו השנאי. ב. (5 נק') חשבו את כושר הניתוק של הנתיכים בתחנת ההשנאה בצד המתח הגבוה ובצד המתח הנמוך. ג. (5 נק') חשבו את זרם הקצר המקסימאלי הצפוי בפסי הצבירה שבלוח הראשי. קבעו את כושר הניתוק של המבטחים. ד. (5 נק') חשבו את הכוח האלקטרודינמי שמתפתח בין פסי הצבירה שבלוח הראשי של המפעל ב-$kgf/m$ במקרה של קצר תלת מופעי. המרחק בין מרכזי פסי הצבירה הוא: $15cm$.
