לפניכם מספר סעיפים עם שאלות ברירה, עליכם לבחור את התשובה הנכונה בכל סעיף, יש לענות על כל הסעיפים.

א. (4 נק') איזו מהטענות הבאות אינה נכונה לגבי הארקת שיטה:

1. אסור להתקין הארקת שיטה כאשר הגנה בפני חשמול היא ע"י הפרד מגן.
2. במתקנים לזרם ישר מותר להשתמש בצנרת מתכתית לאספקת מים כאלקטרודה להארקת שיטה.
3. מטרת הארקת שיטה היא ייצוב מתח השיטה לאדמה.
4. משמשת כהגנה בפני עליית מתח במקרה של חדירת מתח ממקור שמחוץ לשיטה. ב. (4 נק') במבנה מותקן שנאי מבדל כחלק משיטת ההגנה בפני חשמול מסוג זינה צפה. בצידם המשני של המעכלים הניזונים משנאי זה, הותקן ממסר פחת ראשי הפועל בזרם דלף העולה על $30mA$. איזו מבין התשובות הבאות היא הנכונה בעניין זה?
5. ממסר הפחת יפעל.
6. ממסר הפחת יפעל כאשר יופיע זרם קצר של $5I_n$.
7. במקרה זה אין משמעות להתקנת ממסר פחת.

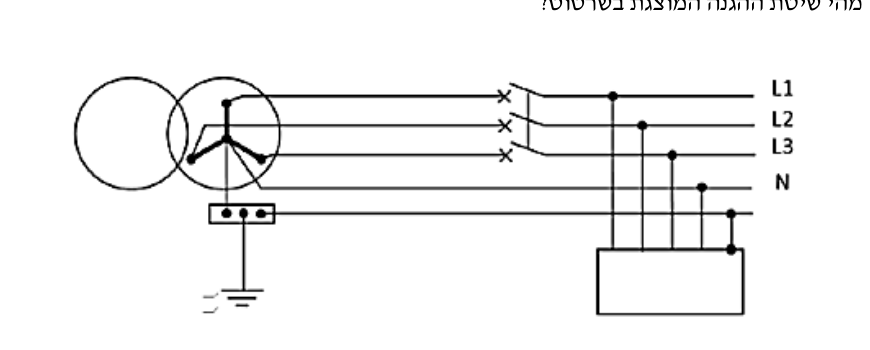

8. ממסר הפחת יפעל כאשר יופיע זרם העולה על $30mA$. ג. (4 נק') מהי שיטת ההגנה המוצגת בשרטוט?

1. TT.
2. TN-S.
3. IT.

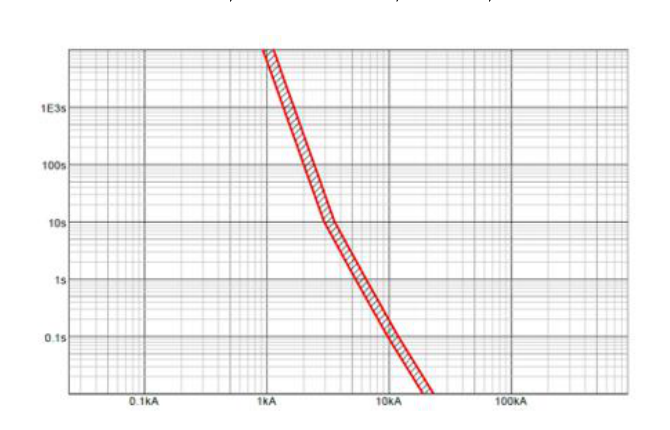

4. TN-C-S. ד. (4 נק') לוח חשמל משני במתח נמוך במבנה תעשייתי מוזן מהלוח הראשי בכבל תלת מופעי רב גידי עם מוליכי אלומיניום בעלי בידוד $70{}^{o}C$. הכבל מוגן ביציאה מהלוח הראשי באמצעות מבטח להגנה בפני זרם קצר בלבד. באיור מוצג אופיין "זרם-זמן" של המבטח המגן על כבל הזינה ללוח הנ"ל. בהסתמך על אופיין זה ובהתאם לדרישת התקנות להגנה בפני זרם קצר בלבד: מהו שטח החתך המינימלי הסטנדרטי של כבל שיש לבחור, כדי שיתפתח במעגל זה זרם קצר שיסולק בוודאות תוך 3 שניות?

1. $S=150(m{m}^2)$.
2. $S=70(m{m}^2)$.
3. $S=120(m{m}^2)$.

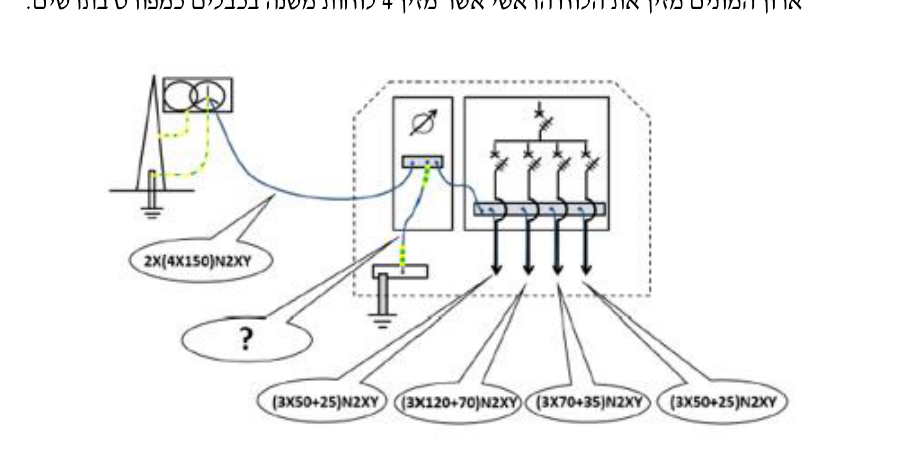

4. $S=95(m{m}^2)$. ה. (4 נק') בתרשים מופיע שנאי על עמוד המזין ארון מונים במבנה חדש עם הארקת יסוד. ארון המונים מזין את הלוח הראשי אשר מזין 4 לוחות משנה בכבלים כמפורט בתרשים. בהנחה שהמתכנן בחר כ-TN-C-S את שיטת ההגנה במבנה. מהו שטח החתך הנדרש למוליך האיפוס בתרשים?

1. מוליך נחושת בחתך 150 ממ"ר.
2. מוליך נחושת בחתך 70 ממ"ר.
3. מוליך נחושת בחתך 50 ממ"ר.
4. מוליך נחושת בחתך 25 ממ"ר.
