עומס חשמלי מחובר לשני מקורות הזנה. מקור ההזנה הראשון הוא רשת החשמל, ומקור ההזנה השני הוא מתקן פוטו-וולטאי המספק בצורה קבועה את הערכים הבאים:
$S_{P V} = 4.5 M V A; cos φ = 0.93; U_{P V} = 400 V A C$

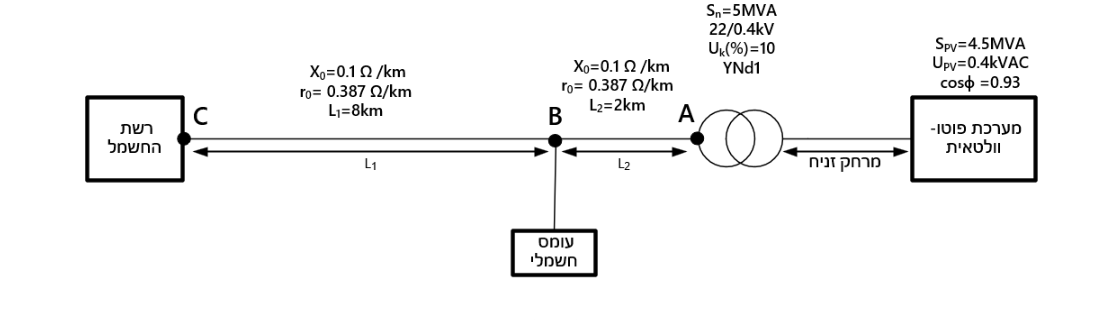

בתנאים אופטימליים הספק הייצור הוא כ- $4.5$ MVA ומקדם הספק של $0.93$ . באיור מתוארת המערכת המחוברת לרשת החשמל.

א. (10 נק') חשבו את המתח בנקודה B? (הניחו שהמערכת הפוטו-וולטאית מצויה בתנאים אופטימליים ומתח המערכת הוא $400$ V). ב. (10 נק') חשבו את המתח בנקודה C כאשר העומס החשמלי הוא בעל הספק של $8.5$ MVA ומקדם הספק הוא $0.85$ (הניחו שהמערכת הפוטו-וולטאית מצויה בתנאים אופטימליים ומתח המערכת הוא $400$ V). ג. (5 נק') בשעות הערב, הייצור עומד על $30%$ מהיכולת האופטימלית (הניחו שמתח המערכת הפוטו-וולטאית הוא $400$ V), חשבו את המתח בנקודה B.

Question

עומס חשמלי מחובר לשני מקורות הזנה. מקור ההזנה הראשון הוא רשת החשמל, ומקור ההזנה השני הוא מתקן פוטו-וולטאי המספק בצורה קבועה את הערכים הבאים:

$S_{P V} = 4.5 M V A; cos φ = 0.93; U_{P V} = 400 V A C$

בתנאים אופטימליים הספק הייצור הוא כ- $4.5$ MVA ומקדם הספק של $0.93$ . באיור מתוארת המערכת המחוברת לרשת החשמל.

א. (10 נק') חשבו את המתח בנקודה B? (הניחו שהמערכת הפוטו-וולטאית מצויה בתנאים אופטימליים ומתח המערכת הוא $400$ V). ב. (10 נק') חשבו את המתח בנקודה C כאשר העומס החשמלי הוא בעל הספק של $8.5$ MVA ומקדם הספק הוא $0.85$ (הניחו שהמערכת הפוטו-וולטאית מצויה בתנאים אופטימליים ומתח המערכת הוא $400$ V). ג. (5 נק') בשעות הערב, הייצור עומד על $30%$ מהיכולת האופטימלית (הניחו שמתח המערכת הפוטו-וולטאית הוא $400$ V), חשבו את המתח בנקודה B.
