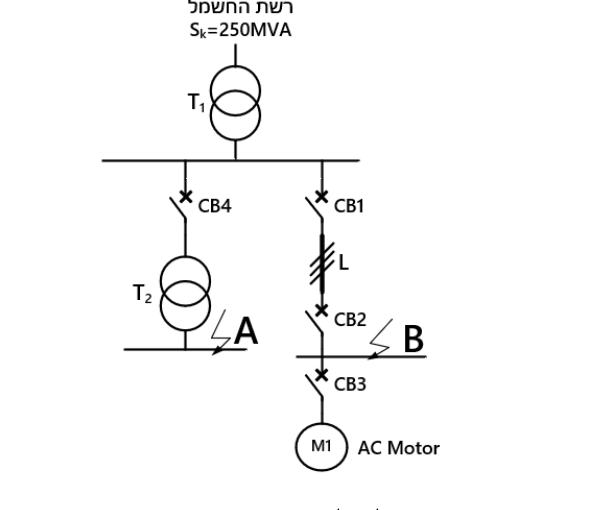

באיור לשאלה 6 נתונה המערכת הבאה (תדירות המערכת היא $50$Hz):
נתוני השנאים: שנאי T1 - מתח $22/7.2 k V$ וקבוצת חיבורים YNd1, $U_{k . r} (%) = 8%$ , $U_{k . a} (%) = 1.%$ , $S_{n} = 3.5 M V A$ . שנאי T2 - מתח $7.2/0.4 k V$ וקבוצת חיבורים Dyn11, $U_{k . r} (%) = 5.2%$ , $U_{k . a} (%) = 1%$ , $S_{n} = 2 M V A$ .

מנוע M1 - מתח $7.2 k V$ , תצורת חיבור Y, $I_{s t a r t} = 5.5 x I_{n}$ , $P_{n} = 540 k W$ , $cos φ = 0.8$ , $η = 0.9$ .

קו הזנה למנוע האסינכרוני - $X_{L} = 0.1Ω/ k m$ , $R_{L} = 0.3Ω/ k m$ , $L = 660$ m

א. (5 נק') חשבו את זרם הקצר התלת-מופעי המרבי בנקודה A. ב. (5 נק') חשבו את ערך זווית הקצר התלת-מופעי בנקודה B (יש לחשב את תרומת המנוע האסינכרוני לזרם הקצר). ג. (5 נק') חשבו את זרם הקצר התלת-מופעי המרבי בנקודה B (יש לחשב את תרומת המנוע האסינכרוני לזרם הקצר). ד. (5 נק') חשבו את ערך רכיב הזרם הישר של זרם הקצר התלת-מופעי בנקודה B עבור פאזה L1 ברגע $t = 0.01 sec$ (בהנחה שזווית המתח בזמן הקצר היא $φ_{U} = 15°$ , אין צורך להתחשב בתרומת המנוע לזרם הקצר). ה. (5 נק') ציינו אילו מפסקים עלולים להפסיק בהתאם למתרחש בסעיף ד'.

Question

באיור לשאלה 6 נתונה המערכת הבאה (תדירות המערכת היא $50$Hz):

נתוני השנאים: שנאי T1 - מתח $22/7.2 k V$ וקבוצת חיבורים YNd1, $U_{k . r} (%) = 8%$ , $U_{k . a} (%) = 1.%$ , $S_{n} = 3.5 M V A$ . שנאי T2 - מתח $7.2/0.4 k V$ וקבוצת חיבורים Dyn11, $U_{k . r} (%) = 5.2%$ , $U_{k . a} (%) = 1%$ , $S_{n} = 2 M V A$ .

מנוע M1 - מתח $7.2 k V$ , תצורת חיבור Y, $I_{s t a r t} = 5.5 x I_{n}$ , $P_{n} = 540 k W$ , $cos φ = 0.8$ , $η = 0.9$ .

קו הזנה למנוע האסינכרוני - $X_{L} = 0.1Ω/ k m$ , $R_{L} = 0.3Ω/ k m$ , $L = 660$ m

א. (5 נק') חשבו את זרם הקצר התלת-מופעי המרבי בנקודה A. ב. (5 נק') חשבו את ערך זווית הקצר התלת-מופעי בנקודה B (יש לחשב את תרומת המנוע האסינכרוני לזרם הקצר). ג. (5 נק') חשבו את זרם הקצר התלת-מופעי המרבי בנקודה B (יש לחשב את תרומת המנוע האסינכרוני לזרם הקצר). ד. (5 נק') חשבו את ערך רכיב הזרם הישר של זרם הקצר התלת-מופעי בנקודה B עבור פאזה L1 ברגע $t = 0.01 sec$ (בהנחה שזווית המתח בזמן הקצר היא $φ_{U} = 15°$ , אין צורך להתחשב בתרומת המנוע לזרם הקצר). ה. (5 נק') ציינו אילו מפסקים עלולים להפסיק בהתאם למתרחש בסעיף ד'.

באיור לשאלה 6 נתונה המערכת הבאה (תדירות המערכת היא $50$Hz):
